راهنمای خرید توپی ترینیون

یکی از شیرهایی مورد استفاده صنایع مختلف شیرهای توپی است. در واقع شیرهای توپی در دو مدل مختلف شیر توپی شناور یا همان شیر توپی معمولی خودمان و دیگری که شاید نامش و نوع عملکردش برای همه غریبه باشد شیر توپی ترینیون است. موضوع مورد بحث این مقاله هم خرید و قیمت شیر توپی ترینیون، چگونگی عملکرد آن و تفاوت آن با شیرهای توپی شناور و یا معمولی می باشد. الیار صنعت شایا نیز به عنوان بورس و تامین کننده مستقیم لوله و اتصالات و شیرالات صنعتی می تواند در تامین انواع شیر توپی ساده یا ترنیون با برندهای مطرح دنیا و کیفیتی تضمین شده شما صنعتگران و مسئولان خرید را یاری دهد. خالی از لطف نیست که بدانید ما الیار صنعتی ها بر ارزش زمان شما واقف هستیم و در اسرع وقت اقلام درخواستی شما را از انبارهای الیار صنعت به محل پروژه ارسال می نماییم.

شیر توپی ترینیون چیست

شیر توپی ترینیون (Trunnion Mounted Ball Valve) نوعی شیر توپی صنعتی است که در آن توپ (کره‌ی داخل شیر که مسیر سیال را باز و بسته می‌کند) توسط یک محور یا ترینیون (Trunnion) در بالا و پایین مهار شده است.

این طراحی باعث می‌شود توپ کاملاً ثابت و پایدار بماند، و فشار سیال هنگام باز و بسته شدن مستقیماً به نشست‌ها (Seats) منتقل نشود؛ در نتیجه عملکرد نرم‌تر، دوام بیشتر و ایمنی بالاتری نسبت به شیر توپی شناور دارد. اگر بخواهم ساده و تصویری بگویم: تصور کن توپ در داخل شیر، روی دو محور بالا و پایین سوار است مثل یک توپ فوتبال که در قاب فلزی بین دو محور چرخانده می‌شود — این همان Trunnion است که باعث پایداری بیشتر و عملکرد روان‌تر می‌شود. برای خرید شیر توپی فولادی روی لینک کلیک نمایید.

ساختار شیر توپی ترینیون

1. توپ (Ball): قطعه کروی با سوراخ در وسط که مسیر عبور سیال را باز و بسته می‌کند.
2. ترینیون (Trunnion): محورهایی در بالا و پایین توپ که آن را نگه می‌دارند و از جابه‌جایی اضافی جلوگیری می‌کنند.
3. Seat (نشیمنگاه): حلقه‌هایی که دو سر توپ را آب‌بندی می‌کنند.
4. Stem (میله متحرک): قسمت متصل به دسته یا عملگر که باعث چرخش توپ می‌شود.
5. Actuator یا Handle: قسمت کنترلی که Ball را می‌چرخاند (دستی یا با محرک برقی/پنوماتیکی).

در ادامه تفاوت‌های شیر توپی ترینیون (Trunnion Ball Valve) و شیر توپی شناور (Floating Ball Valve) را به‌صورت متنی، دقیق و قابل‌فهم آورده‌ام:

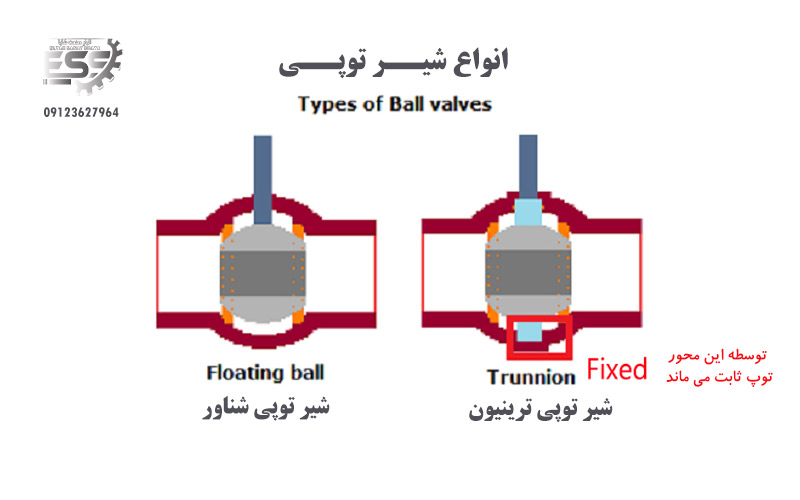

تفاوت‌ بین شیر توپی ترینیون و شناور

۱. نحوه نگهداری توپ در شیر توپی

• ترینیون:توپ با دو محور (ترینیون) از بالا و پایین در بدنه‌ی شیر ثابت شده است، بنابراین هنگام باز یا بسته شدن حرکت محوری ندارد.
• شناور:توپ در بدنه آزاد است (فقط از بالا به میله متصل است) و در اثر فشار سیال کمی جابه‌جا می‌شود تا به نشیمنگاه فشرده شود و آب‌بندی انجام شود.

خواندن مطالب بیشتر: قیمت شیر کرایوژنیک

۲. نحوه آب‌بندی

• ترینیون:نشیمنگاه‌ها به‌طرف توپ حرکت می‌کنند و با فشار فنر یا سیال آب‌بندی را انجام می‌دهند.
• شناور:خود توپ با حرکت جزئی‌اش به سمت نشیمنگاه (Seat) آب‌بندی را ایجاد می‌کند.

۳. توزیع نیرو و فشار

• ترینیون:فشار سیال به محورهای ترینیون منتقل می‌شود، نه به ساقه (Stem). این موضوع باعث کاهش گشتاور (Torque) و استهلاک کمتر می‌شود.
• شناور:توپ تمام فشار را مستقیماً تحمل می‌کند، در نتیجه گشتاور موردنیاز برای باز و بسته کردن بیشتر است.

۴. اندازه و فشار کاری

• ترینیون:مناسب برای خطوط قطر بالا و فشار زیاد (مثلاً در صنایع نفت و گاز یا خطوط انتقال اصلی).
• شناور:مناسب برای قطر و فشار متوسط یا پایین؛ چون فشار زیاد می‌تواند باعث آسیب به نشیمنگاه شود.

۵. هزینه و پیچیدگی

• ترینیون:طراحی پیچیده‌تر، قطعات بیشتر و قیمت بالاتر دارد.
• شناور:طراحی ساده‌تر و ارزان‌تر است.

۶. عملکرد و دوام

• ترینیون:حرکت نرم‌تر، سایش کمتر، آب‌بندی پایدارتر و عمر طولانی‌تر.
• شناور:ممکن است در فشار بالا سخت باز شود و در درازمدت نشست بیشتری پیدا کند.

انتخاب درست کدام است؟ شیر توپی شناور یا شیر توپی ترینیون

برای اینکه بفهمیم در یک کاربرد خاص شیر توپی ترینیون بهتر است یا شیر توپی شناور، باید چند عامل مهم را با هم بررسی کنیم. در ادامه به‌صورت گام‌به‌گام توضیح می‌دهم تا خودت بتوانی به‌راحتی تصمیم بگیری 👇

۱. فشار کاری سیستم (Pressure)

• اگر فشار سیال بالاست (بالاتر از حدود 20 bar یا 300 psi)

  → شیر ترینیون انتخاب مناسب‌تری است.

  چون طراحی آن فشار را بین محور و بدنه پخش می‌کند و به نشیمنگاه فشار زیادی وارد نمی‌شود.

• اگر فشار پایین یا متوسط است

  → شیر شناور اقتصادی‌تر و کاملاً کافی است.

۲. قطر لوله یا سایز شیر (Pipe Size)

• قطر زیاد (مثلاً بالاتر از 6 اینچ)

  شیر ترینیون توصیه می‌شود؛ چون شیر شناور در این سایزها گشتاور باز و بسته شدن بالایی دارد و به عملگر قوی و گران‌تری نیاز دارد.

• قطر کوچک تا متوسط (مثلاً زیر 4 اینچ)

  شیر شناور کاملاً مناسب است.

 ۳. نوع سیال (Fluid Type)

• سیال‌های تمیز یا گاز بدون ذرات جامدهر دو نوع خوب هستند.
• سیالات دارای ذرات جامد، چسبناک یا خورندهشیر ترینیون بهتر عمل می‌کند چون آب‌بندی و مقاومت مکانیکی بالاتری دارد و فشار یکنواخت‌تری روی نشیمنگاه ایجاد می‌کند.

 ۴. شرایط عملکرد (On/Off Frequency)

• در صورت باز و بسته شدن زیاد (عملکرد مکرر)شیر ترینیون گزینهٔ مطمئن‌تر و بادوام‌تری است.
• در صورت استفاده گهگاهی یا جریان سبکشیر شناور کاملاً کافی است.

 ۵. هزینه و بودجه

• اگر بودجه محدود است: شیر شناور به‌دلیل ساختار ساده‌تر، گزینهٔ اقتصادی‌تری است.
• اگر ایمنی، عمر طولانی یا تعمیر کمتر مهم‌تر است: هزینهٔ بیشتر شیر ترینیون ارزشش را دارد.

۶. آب‌بندی دوطرفه یا یک‌طرفه

• در کاربردهایی که نیاز به قطع جریان از هر دو جهت وجود دارد

  (مثلاً در خط لوله انتقال گاز یا نفت که ممکن است جریان از هر سو بیاید)

  → شیر ترینیون انتخاب درست است چون معمولاً دوبل‌سیت (Double Block and Bleed) دارد.

• در سیستم‌هایی با جریان جهت‌دار ساده

  (مثل ورودی مخزن یا تجهیزات تأسیساتی)

  → شیر شناور کفایت می‌کند.

خواندن مطالب بیشتر: قیمت شیر برقی نمایندگی

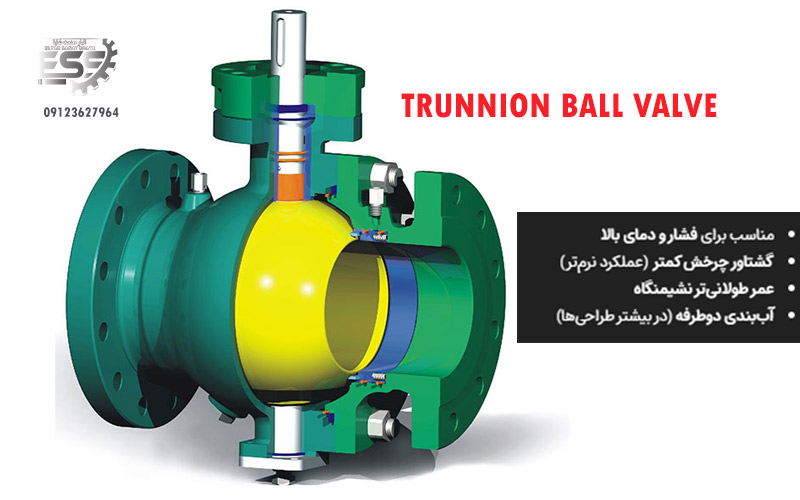

مزایا استفاده از شیر ترینیون

• مناسب برای فشار و دمای بالا
• گشتاور چرخش کمتر (عملکرد نرم‌تر)
• عمر طولانی‌تر نشیمنگاه
• آب‌بندی دوطرفه (در بیشتر طراحی‌ها)

کاربرد Trunnion Mounted Ball Valve

• صنایع نفت، گاز، پتروشیمی
• خطوط انتقال فشار بالا
• واحدهای زیرزمینی و خطوط لوله طولانی
• سیستم‌های امنیتی که نیاز به قطع سریع جریان دارند ( برای ارتباط با نمایندگی انواع فلنج در ایران روی لینک کلیک نمایید. )
