راهنمای خرید فلنج کور مشهد

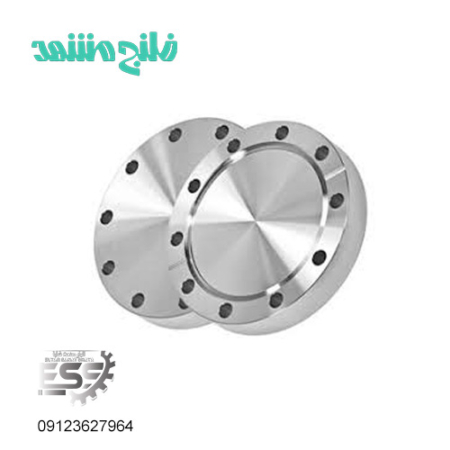

فلنج کور مشهد ( Mashhad Blind Flange) یکی از انواع فلنجهای پرکاربرد در صنعت است که برای بستن انتهای خطوط لوله، مخازن یا تجهیزات تحت فشار استفاده میشود. برخلاف انواع فلنج، فلنج کور هیچ سوراخی در مرکز ندارد و عملاً شبیه یک دیسک فلزی ضخیم با سوراخهای پیچ در اطراف است. هدف اصلی آن جلوگیری از عبور سیال و امکان جداسازی بخشهایی از سیستم برای تعمیر یا تست فشار است.
در ادامه جزئیات فنی و صنعتی فلنج کور مشهد را بهصورت جامع توضیح میدهم:
تعریف و عملکرد فلنج کور
فلنج کور، دیسکی فلزی است که به انتهای لوله یا بر روی فلنج دیگر بسته میشود تا مسیر جریان را مسدود کند. این فلنج در پروژههای نفتی، پتروشیمی، آبرسانی و گاز بسیار متداول است. استفاده از فلنج کور نسبت به جوشکاری انتهای لوله مزیت دارد، چون میتوان هر زمان که نیاز بود مسیر را باز یا بسته کرد بدون بریدن لوله گالوانیزه.
ساختار و ویژگیها فلنج کور مشهد
فلنج کور مشهد از نظر ظاهری مشابه فلنج تخت است اما:
- بدون سوراخ مرکزی
- دارای سوراخهای محیطی برای اتصال با پیچ و مهره
- دارای سطح آببندی (Face) مشابه سایر فلنجها، مانند نوع RF، FF یا RTJ
در پشت آن اغلب برآمدگی یا فرورفتگی جزئی برای تطابق با فلنج مقابل دارد تا نشتی به حداقل برسد.
استانداردها و مشخصات فنی
فلنج کور مشهد معمولاً مطابق با استاندارد ASME B16.5 برای سیستمهای لولهکشی فولادی تا کلاس فشار ۲۵۰۰ تولید میشود.
همچنین برخی تولیدکنندگان مشهد فلنجها را بر اساس استانداردهای DIN مانند DIN 2527 نیز تولید میکنند که بیشتر در صنایع اروپایی کاربرد دارد.
از نظر کلاس فشار (Pressure Class)، فلنج کور مشهد در ردههای 150، 300، 600، 900، 1500 و 2500 در دسترس است. این اعداد بیانگر توانایی فلنج در تحمل فشار کاری در دماهای مشخص هستند.
قطر اسمی (Nominal Diameter) این فلنجها از ½ اینچ تا 48 اینچ تولید میشود که بسته به نیاز پروژه قابل انتخاب است.
جنس و متریال فلنج کور برند مشهد
فلنج کور مشهد مانند سایر فلنجها در جنسهای مختلف ساخته میشود:
- فولاد کربنی ASTM A105 → مناسب برای خطوط نفت، گاز و بخار
- فولاد ضدزنگ ASTM A182 (گرید 304، 316) → برای محیطهای خورنده یا صنایع غذایی و دارویی
- فولاد آلیاژی (A182 F11/F22) → مخصوص دمای بالا و فشار زیاد
- فولاد نرم یا گالوانیزه در موارد با فشار پایینتر
نحوه اتصال
فلنج کور مشهد معمولاً توسط پیچ و مهره به فلنج دیگر متصل میشود و بین دو فلنج یک گَسکت (Gasket) قرار میگیرد تا آببندی کامل انجام شود.
در سیستمهایی که امکان باز کردن مسیر مهم است، از فلنج کور استفاده میشود تا بتوان آن را بعداً جدا کرد (برای تمیزکاری یا تست فشار).
مزایا فلنج کور مشهد
- قابلیت مسدود کردن کامل مسیر جریان بدون نیاز به جوشکاری
- نصب و جداسازی آسان در سیستمهای مدولار
- مناسب برای انجام تست فشار (Hydrostatic Test) سیستم
- مقاومت بالا در برابر فشار و خوردگی
- قابل استفاده موقت یا دائمی در خطوط انتقال ( خرید شیرالات صنعتی از نمایندگی مستقیم )
معایب فلنج کور مشهد
- وزن نسبتاً زیاد در سایزهای بالا
- نیاز به تعداد پیچ و مهره زیاد برای آببندی کامل
- در صورت نصب نادرست امکان نشتی در گسکت وجود دارد
کاربرد
- صنایع نفت، گاز و پتروشیمی
- ایستگاههای پمپاژ و خطوط آب
- نیروگاهها و بویلرها
- صنایع شیمیایی و تاسیسات فرآیندی
فلنج کور مشهد به دلیل کیفیت ساخت خوب، جوشپذیری بالا و رعایت دقت فنی، در سطح کشور و حتی برای پروژههای صادراتی مورد استفاده قرار میگیرد.
