راهنمای خرید فلنج فولادی گلودار ملسی

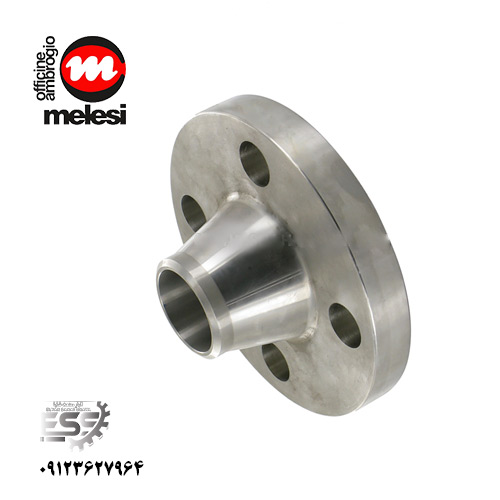

فلنج فولادی گلودار ملسی (Forged Steel Weld Neck Flange) یکی از مقاومترین و دقیقترین انواع فلنج در صنعت به شمار میآید. این فلنج از فولاد ملسی ساخته میشود و طراحی گلودار آن باعث تحمل فشار و دماهای بسیار بالا با پایداری مکانیکی عالی میگردد. می توانید این فلنج را از نمایندگی مستقیم فلنج در کشورمان خریداری نمایید. در ادامه برای توضیحات بیشتر با الیار صنعت شایا همراه باشید.
تعریف فلنج فولادی گلودار ملسی
فلنج فولادی گلودار ملسی دارای یک گردن مخروطی (Neck) است که به تدریج ضخامتش کاهش مییابد و انتهای آن به لوله با جوش نفوذی کامل (Butt‑Weld) متصل میشود.
این طراحی سبب میشود تنش ناشی از فشار و حرارت، به صورت تدریجی به لوله منتقل گردد و از تمرکز تنش در نقطه اتصال جلوگیری کند.
به همین دلیل، این فلنج گزینهای ایدهآل برای سیستمهای فشار و دمای بالا، بخار، نفت، گاز و سیالات خورنده است.
جنس فلنج فولادی گلودار ملسی
واژه “ملسی” در اینجا به معنی فولاد نرم فورجشده (Mild Forged Steel) است، معمولاً مطابق استاندارد ASTM A105، که دارای درصد کربن کم (حدود ۰٫۲ تا ۰٫۳٪) بوده و در عین استحکام بالا، قابلیت جوشکاری و ماشینکاری عالی دارد.
خواص فیزیکی آن شامل:
- مقاومت حرارتی تا حدود ۵۰۰ درجه سانتیگراد
- تحمل فشار بالا تا کلاس ۲۵۰۰
- ساختار دانهای متراکم و بدون تخلخل (به دلیل فرایند آهنگری)
- دوام زیاد در محیطهای صنعتی و خورنده (در صورت گالوانیزه یا پوشش اکسید سیاه)
سطوح اتصال (Face Types)
فلنجهای گلودار فولادی در چند نوع سطح اتصال ساخته میشوند:
- RF (Raised Face): دارای برجستگی برای آببندی بهتر با گسکت
- FF (Flat Face): سطح تخت برای اتصال با قطعات چدنی یا کم فشار
- RTJ (Ring Type Joint): با شیار حلقهای مخصوص گسکت فلزی، مناسب فشارهای خیلی بالا
کلاس فشاری و اندازهها
- کلاسهای فشاری: 150، 300، 600، 900، 1500، تا 2500
- سایز اسمی: از ½ اینچ تا 24 اینچ (و در صورت نیاز سایزهای بزرگتر طبق ASME B16.47)
هرچه کلاس بالاتر باشد مقاومت در برابر فشار و دمای بالا بیشتر است، ولی وزن و ضخامت فلنج فولادی گلودار ملسی نیز افزایش مییابد.
استانداردهای ساخت
- ASME B16.5 برای سایزهای تا 24 اینچ
- ASME B16.47 برای سایزهای بزرگتر
- ASTM A105 / A350 LF2 برای فولاد ملسی فورجشده
- امکان تولید طبق DIN، ISO یا API 6A بسته به نیاز صنعتی
مزایا فلنج فولادی گلودار ملسی
انتقال یکنواخت تنش از فلنج به لوله گالوانیزه
اتصال بسیار محکم و ضد نشت
مناسب برای شرایط کاری شدید (دما و فشار بالا)
استحکام بالا در سیکلهای حرارتی و لرزشی
طول عمر زیاد حتی در محیطهای خورنده ( برای بازدید از بورس لوله و اتصالات روی لینک کلیک نمایید. )
کاربردها فلنج فولادی گلودار ملسی
- سیستمهای فشار قوی نفت، گاز و پتروشیمی
- خطوط بخار و سیالات داغ
- تأسیسات نیروگاهی
- تجهیزات فرآیندی شیمیایی و صنعتی
- کاربردهای دریایی و پالایشگاهها
