راهنمای خرید شیر ویفری اهرمی UPVC سیپکس
شیر ویفری اهرمی UPVC سیپکس یکی از محصولات پرکاربرد در سیستم‌های لوله‌کشی صنعتی و ساختمانی است که به‌واسطه طراحی سبک، مقاومت بالا در برابر خوردگی و نصب آسان، جایگاه ویژه‌ای در کاربردهای آب و فاضلاب، صنایع شیمیایی و استخرها دارد. جا دارد بگوییم شما عزیزان می توانید برای استعلام قیمت و مشاوره در مورد لوله و اتصالات و شیرالات صنعتی با شماره 09123627964 تماس حاصل فرمایید و یا از طریق شبکه های اجتماعی در وبسایت برای صدور پیش فاکتور اقدام نمایید. برای ارتباط با نمایندگی سیپکس نیز می نوانید روی لینک کلیک نمایید. همچنین خالی از لطف نیست بدانید ما الیار صنعتی ها بر ارزش زمان شما واقف هستیم و در اسرع وقت اقلام درخواستی شما را از انبارهای الیار صنعت به محل پروژه ارسال می نماییم. در ادامه معرفی کامل آن را می‌خوانید:
معرفی شیر ویفری اهرمی UPVC سیپکس

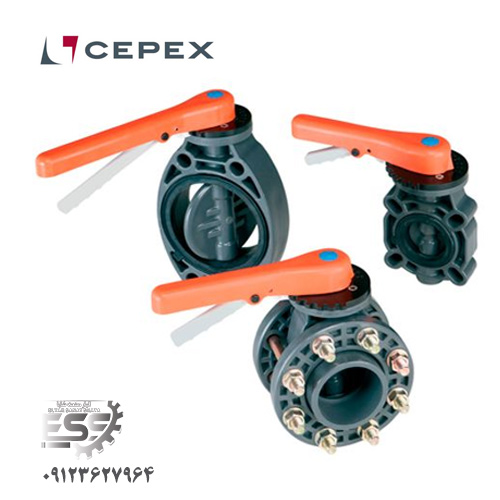

شیر ویفری اهرمی UPVC سیپکس (Cipex) نوعی شیر پروانه‌ای بین‌فلنجی است که از پلی‌وینیل‌کلراید اصلاح‌شده (UPVC) ساخته می‌شود. این ساختار سبب می‌شود تا در برابر مواد شیمیایی خورنده، اسیدها، بازها و رطوبت مقاومت بسیار بالایی داشته باشد. عملکرد آن به‌صورت چرخش یک دیسک مرکزی است که با اهرم دستی (Lever) باز و بسته می‌شود.
ساختار شیر ویفری اهرمی UPVC CEPEX
- بدنه (Body): از جنس UPVC مقاوم به ضربه و خوردگی.
- دیسک (Disc): معمولاً از UPVC یا CPVC با سطح صاف برای کاهش اصطکاک جریان و جلوگیری از تجمع رسوب.
- آب‌بند (Seat / Seal): از EPDM یا NBR، برای آب‌بندی کامل در فشارهای پایین و متوسط.
- اهرم (Lever Handle): آلومینیومی یا فولادی با روکش ضدزنگ، مجهز به قفل موقعیت برای نگهداری حالت باز/بسته.
مزایا شیر ویفری اهرمی UPVC سیپکس
- مقاومت بسیار بالا در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی.
- وزن سبک‌تر نسبت به مدل‌های فلزی؛ نصب آسان‌تر.
- عدم رسانایی الکتریکی؛ ایمن برای کاربردهای حساس.
- عملکرد سریع و ساده با چرخش 90 درجه.
- مناسب برای خطوط آب شرب به‌دلیل عدم انتقال بو یا مزه به سیال.
محدودیت شیر ویفری اهرمی UPVC سیپکس
- قابل استفاده در دماهای بسیار بالا (بیش از 60°C) نیست.
- تحت فشارهای بیش از PN10 ممکن است آب‌بندی کاهش یابد.
- برای کاربردهای بخار یا روغن صنعتی مناسب نیست.
کاربرد ولو ویفری اهرمی UPVC CEPEX
- خطوط انتقال آب شهری و آبرسانی صنعتی
- تصفیه‌خانه‌ها و سیستم‌های فاضلاب
- صنایع غذایی و دارویی (در انتقال محلول‌های غیرخورنده)
- سیستم‌های استخر و تاسیسات SPA
- خطوط شیمیایی سبک و آزمایشگاهی
نکته فنی شیرالات ویفری اهرمی یوپی وی سی سیپکس
سیپکس شیرهای ویفری خود را طبق استانداردهای DIN و ISO طراحی کرده است تا با فلنج‌های مختلف سازگاری کامل داشته باشد. همچنین هر مدل دارای نشانگر موقعیت دیسک برای تشخیص راحت وضعیت باز/بسته در خطوط کنترلی است.
در صورت نیاز می‌توانم برایت کاتالوگ فنی PDF شیر ویفری اهرمی UPVC سیپکس آماده کنم شامل: نقشه انفجاری، ابعاد دقیق، جدول فشار کاری بر حسب سایز، و راهنمای نصب و نگهداری.
ویژگی‌های فنی شیر ویفری اهرمی UPVC سیپکس
شیر ویفری اهرمی سیپکس از نوع پروانه‌ای بین‌فلنجی (Wafer Type Butterfly Valve) بوده و جهت قطع و وصل یا کنترل جریان در خطوط آب و سیالات غیرخورنده مورد استفاده قرار می‌گیرد. این شیر با طراحی استاندارد طبق DIN و ISO ساخته شده و دارای ساختار سبک، عملکرد سریع و آب‌بندی کامل است. ( برای خرید شیرالات فولادی و اطلاع از قیمت ها روی لینک کلیک نمایید. )
- جنس بدنه: از UPVC (Unplasticized Polyvinyl Chloride) مقاوم ساخته شده است که در برابر خوردگی، زنگ‌زدگی و مواد شیمیایی نظیر اسیدها و بازهای ضعیف مقاومت بالا دارد.
- جنس دیسک: از UPVC یا CPVC با سطح کاملاً صاف و صیقلی برای عبور روان سیال و کاهش افت فشار.
- جنس سیل (Seat): از EPDM یا NBR با قابلیت آب‌بندی کامل و دوام بالا در فشارهای کاری متوسط.
- اهرم کنترل (Handle): اهرمی از جنس آلومینیوم یا فولاد ضدزنگ با پوشش ضدخوردگی، مجهز به مکانیزم نگهدارنده در موقعیت‌های مختلف (باز، نیمه باز، بسته).
- نوع اتصال: بین‌فلنجی (ویفری) که بین دو فلنج نصب می‌شود و با پیچ‌های فلنجی محکم می‌گردد، سازگار با استانداردهای DIN PN10 و ANSI 150.
- زاویه چرخش دیسک: ۹۰ درجه کامل (ربع‌گرد) برای باز و بسته شدن فوری جریان.
- فشار کاری (Pressure Rating): تا ۱۰ بار (PN10) در دمای کاری استاندارد.
- دمای کاری: در محدوده ۰ تا ۶۰ درجه سانتی‌گراد برای سیالات غیرخورنده.
- کاربرد سیال: مناسب برای آب، فاضلاب، محلول‌های شیمیایی سبک، هوای فشرده و آب دریا.
- سایزهای موجود: از ۲ اینچ تا ۱۲ اینچ بر اساس نیاز پروژه.
- استاندارد طراحی و ساخت: مطابق با استانداردهای DIN 3202 و ISO 5752 جهت ابعاد نصب و عملکرد. ( برای دریافت لیست قیمت گیج ویکا روی لینک کلیک نمایید. )
- نحوه آب‌بندی: سیستم آب‌بندی دوطرفه جهت جلوگیری از نشتی در هر دو جهت جریان.
- رنگ و پوشش سطحی: رنگ طوسی روشن مخصوص UPVC، مقاوم در برابر نور UV و شرایط محیطی مرطوب.
- حداکثر افت فشار: بسیار اندک به دلیل طراحی دیسک با هندسه ایرودینامیک.
- مکانیزم نصب و نگهداری: بدون نیاز به جوشکاری یا ابزار خاص، قابلیت تعویض کامل اورینگ و آب‌بند بدون بازکردن شیر از خط.
