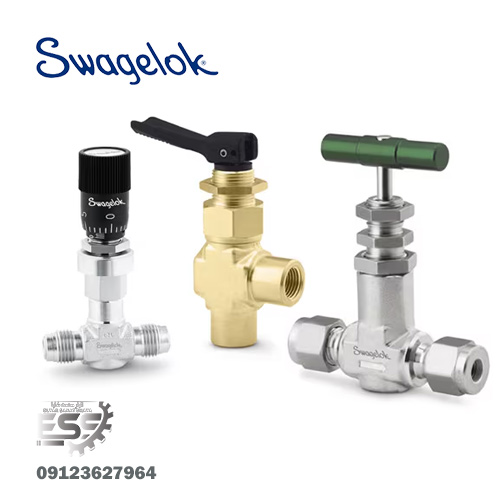

شیر سوزنی سوئیچ لاک (Swagelok Needle Valve)

شیر سوزنی سوئیچ لاک یکی از رایج‌ترین و معتبرترین تجهیزات در سیستم‌های ابزار دقیق و کنترل فرآیند است که وظیفه اصلی آن، تنظیم دقیق و مدیریت جریان سیالات در خطوط فشار بالا یا محیط‌های حساس است. در ادامه این مطلب به بررسی انواع شیر سوزنی سوئیچ لاک می پردازیم. برای خرید و دریافت قیمت نمایندگی سوئیچ لاک روی لینک کلیک نمایید. همچنین خالی از لطف نیست که بدانید ما الیار صنعتی ها بر ارزش زمان شما واقف هستیم و اقلام درخواستی شما به صورت مستقیم از انبارهای الیار صنعت شایا به محل پروژه ارسال می گردد.

کارکرد فنی: شیر سوزنی (Needle Valve) سوئیچ لاک

شیر سوزنی به دلیل طراحی منحصر به فرد خود، قابلیت تنظیم بسیار دقیق جریان (Throttling) را فراهم می‌کند که در شیرهای توپی یا دروازه‌ای معمولی ممکن نیست. برای خرید نمایندگی شیر صنعتی روی لینک کلیک نمایید.

چرا برند سوئیچ لاک (Swagelok)

Swagelok یک نام تجاری پیشرو در سطح جهان برای تجهیزات سیستم‌های سیال (Fluid System Components) است. استفاده از نام این برند در کنار “شیر سوزنی” به معنای تضمین بالاترین استانداردها است:

• کیفیت ساخت: شیرهای Swagelok معمولاً از فولاد ضد زنگ (Stainless Steel) با درجه کیفیت بالا ساخته می‌شوند که مقاومت عالی در برابر خوردگی، فشار بالا و دماهای شدید دارند.
• قابلیت اطمینان: این شیرها برای کارکرد مطمئن و بدون نشت (Leak-tight) در محیط‌های صنعتی، پتروشیمی، نیروگاهی و آزمایشگاهی طراحی شده‌اند.
• اتصالات تخصصی: Swagelok به خاطر اتصالات لوله‌ای (Tube Fittings) خود نیز مشهور است که اتصالاتی ایمن و محکم برای خطوط فشار بالا ایجاد می‌کنند. شیرهای سوزنی این شرکت اغلب با همین اتصالات ارائه می‌شوند.

کاربرد نیدل ولو سوئیچ لاک در صنعت

شیر سوزنی سوئیچ لاک به عنوان یک جزء کلیدی در نقاط زیر به کار می‌رود:

1. مانیفولد گیج (Gauge Manifold): برای نصب و جداسازی ابزارهای اندازه‌گیری مانند فشارسنج‌ها (گیج‌ها) از خط اصلی، که نیاز به عایق‌سازی و تخلیه دقیق فشار دارند.
2. کنترل دقیق فرآیند: در سیستم‌های پایلوت (Pilot Systems) یا خطوط مواد شیمیایی که میزان دوزینگ و ترکیب مواد باید با دقت میلی‌متری کنترل شود.
3. سیستم‌های هیدرولیک و پنوماتیک: جایی که نیاز به کنترل سرعت عملگرها (Actuators) یا تنظیم دقیق جریان گازهای حامل وجود دارد.

توضیح کارکرد فنی نیدل ولو سوئیچ لاک

وظیفه اصلی شیر سوزنی، برخلاف شیرهای معمولی مانند شیرهای توپی یا دروازه‌ای که صرفاً برای باز و بسته کردن جریان استفاده می‌شوند، تنظیم دقیق و کالیبراسیون دبی و جریان سیال است. این شیر ابزار دقیق، توانایی کنترل جریان را به صورت ظریف و مرحله‌ای فراهم می‌آورد.

ساختار داخلی شیر سوزنی به این شکل است که دارای یک ساقه (Stem) نسبتاً بلند است که در انتهای آن یک پلاگ یا دیسک مخروطی وجود دارد که به دلیل شکلش به آن سوزن می‌گویند. این سوزن به سمت یک مجرای کوچک عبور سیال (اوریفیس) حرکت می‌کند.

مکانیزم عملکرد بدین صورت است که با چرخاندن دسته شیر، سوزن به تدریج و آرامی وارد مجرا می‌شود یا از آن خارج می‌گردد. این حرکت تدریجی باعث می‌شود که سطح مقطع عبور سیال به صورت پیوسته و با دقتی بسیار بالا کم یا زیاد شود. این قابلیت تنظیم دقیق، شیر سوزنی را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل می‌کند که نیاز به کنترل‌های حساس دارند؛ مانند خطوط نمونه‌برداری، سیستم‌های اندازه‌گیری دقیق، یا هر نقطه‌ای که تنظیم آهسته و میلی‌متری جریان ضروری باشد.

مطالب بیشتر: خرید ولو چدنی الیار صنعت

انواع شیر سوزنی سوئیچ لاک

دسته‌بندی‌های اصلی شیرهای سوزنی Swagelok بر اساس ساختار داخلی و کاربرد آن‌ها مشخص می‌شود. اگرچه نتایج به طور مستقیم یک لیست جامع از “انواع” بر اساس سری‌های تولیدی ارائه ندادند، اما دو نوع اصلی و یک دسته‌بندی بر اساس جنس مواد اولیه قابل استخراج است:

بر اساس نتایج و دانش عمومی در مورد محصولات Swagelok، انواع اصلی شیرهای سوزنی این شرکت معمولاً بر اساس ساختار درپوش (Bonnet) و جنس بدنه دسته‌بندی می‌شوند:

بر اساس ساختار درپوش (Bonnet Type)

این مهم‌ترین دسته‌بندی است که بر اساس نحوه اتصال درپوش به بدنه شیر و نحوه آب‌بندی آن انجام می‌شود:

• شیر سوزنی سوئیچ لاک با درپوش یکپارچه (Integral Bonnet Needle Valve):

• این مدل‌ها (مانند نتایج جستجو به سری Integral Bonnet اشاره داشت) معمولاً ساده‌ترین طراحی را دارند. درپوش مستقیماً با بدنه اصلی شیر یکپارچه یا به روشی بسیار مقاوم متصل می‌شود.

• ویژگی: مناسب برای فشارهای بالا (تا ۵۰۰۰ PSI در شرایط استاندارد) و شرایط عملیاتی قابل پیش‌بینی.

• شیر سوزنی با درپوش قابل جدا شدن (Union Bonnet Needle Valve):

• در این طراحی، درپوش با یک مهره اتصال (Union Nut) به بدنه متصل می‌شود. این امکان را فراهم می‌کند که شیر برای تعمیر یا بازرسی بدون نیاز به خارج کردن کل بدنه از خط لوله، از سیستم جدا شود.

• ویژگی: نگهداری و سرویس‌دهی آسان‌تر، مناسب برای چرخه‌های عملیاتی مکرر.

• شیرهای تخصصی (مانند دیافراگمی):

• نتایج جستجو به مدل DPFR4 (Diaphragm Sealed Valve) اشاره کرد. اگرچه شیر دیافراگمی ذاتاً یک مدل شیر سوزنی نیست، اما Swagelok شیرهایی با مکانیزم‌های تخصصی کنترل جریان ارائه می‌دهد که ممکن است برای کاربردهای بسیار حساس (مانند کنترل سیالات بسیار خالص یا خورنده) طراحی شده باشند.

نیدل ولو سوئیچ لاک بر اساس جنس مواد سازنده

جنس موادی که شیر از آن ساخته می‌شود، بسته به نوع سیال و شرایط محیطی تعیین می‌شود:

• فولاد ضد زنگ (Stainless Steel – SS): این رایج‌ترین نوع است و برای بیشتر کاربردهای صنعتی، فشار بالا و مواد خورنده خفیف مناسب است (مثلاً مدل‌های SS-26VF8 که در جستجو ذکر شد).
• برنج (Brass): همانطور که در یکی از نتایج جستجو به آن اشاره شد (نیدل ولو برنجی)، این نوع برای کاربردهای عمومی‌تر، آب و گازهای غیر خورنده با فشار کمتر مورد استفاده قرار می‌گیرد و معمولاً اقتصادی‌تر است.

شیرهای نیدل ولو Swagelok بر اساس نوع پروژه

شیرهای سوزنی Swagelok همچنین بر اساس نحوه عملکرد دسته‌بندی می‌شوند:

• شیرهای دستی (Manual Operation): که توسط یک دسته چرخشی (Handwheel) اپراتور باز و بسته می‌شوند.
• شیرهای پنوماتیک یا برقی (Actuated Valves): که مجهز به عملگرهایی هستند تا از راه دور و به صورت خودکار کنترل شوند.
