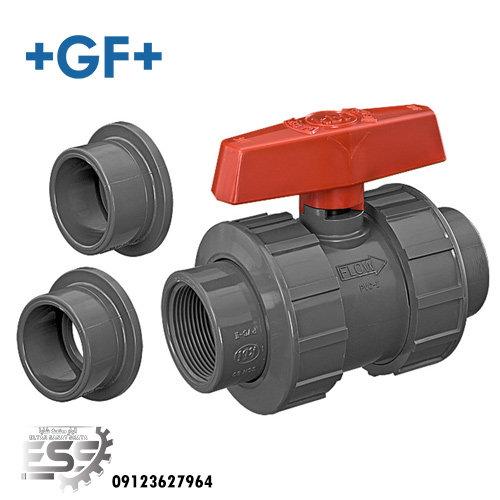

شیر توپی دنده ای جورج فیشر

توضیحات

راهنمای خرید شیر توپی دنده ای جورج فیشر

شیر توپی دنده‌ای جورج فیشر (George Fischer Threaded Ball Valve) یکی از دقیق‌ترین و پرکاربردترین انواع شیرهای توپی اتصال رزوه‌ای در سیستم‌های لوله‌کشی صنعتی و ساختمانی است. برند سوئیسی GF Piping Systems این نوع شیر را با متریال‌های مختلف و استانداردهای جهانی برای انتقال سیالات تحت فشار تولید می‌کند. خالی از لطف نیست که بدانید الیار صنعت شایا به عنوان تامین کننده و واردکننده محصولات جورج فیشر است که شامل شیرالات و اتصالات جورج فیشر می باشد. همچنین ما الیار صنعتی ها بر ارزش زمان شما واقف هستیم و در اسرع وقت اقلام درخواستی شما را از انبارهای الیار صنعت شایا به محل پروژه ارسال می نماییم. علاوه برآن شما عزیزان می توانید برای مشاوره و درخواست پیش فاکتور با شماره 09123627964 تماس بگیرید و یا برای صدور پیش فاکتور از طریق شبکه های اجتماعی بالا اقدام نمایید. در ادامه توضیح کاملی از ساختار، عملکرد و مدل‌های آن آورده‌ام:

معرفی کلی شیر توپی جورج فیشر

شیر توپی دنده‌ای GF با مکانیزم ساده‌ی چرخش ۹۰ درجه، مسیر جریان را کاملاً باز و بسته می‌کند و به دلیل آب‌بندی دقیق توپی، بدون نشتی کار می‌کند. اتصال دنده‌ای (رزوه‌ای) آن نصب را بسیار آسان و سریع می‌سازد، خصوصاً در خطوطی که نیاز به تعمیرات دوره‌ای یا تعویض سریع دارند.

ساختار فنی شیر توپی دنده ای georg fischer

• بدنه: از پلی‌وینیل کلراید سخت (PVC-U)، کلرینه‌شده (PVC-C)، پلی‌پروپیلن (PP) یا PVDF ساخته می‌شود.
• اتصال: رزوه‌ای مطابق استاندارد‌های ISO, BSP یا NPT.
• توپی (Ball): از مواد صاف و مقاوم در برابر خوردگی (معمولاً پلی‌پروپیلن یا کروم‌پوش) جهت عبور سیال بدون افت فشار.
• آب‌بندی: با O-ring از جنس EPDM یا FPM برای سازگاری با طیف وسیعی از مواد شیمیایی. ( برای خرید از نمایندگی شیرالات سیپکس روی لینک کلیک نمایید. )
• دسته: از پلی‌پروپیلن یا PVC مقاوم در برابر ضربه و حرارت، با قابلیت قفل ایمنی (Locking Handle).

مزایا بال ولو georg fischer

• نصب سریع بدون نیاز به جوش یا فلنج.
• وزن سبک و مقاومت شیمیایی بالا.
• عملکرد نرم و گشتاور پایین برای باز و بسته شدن.
• عدم زنگ‌زدگی و طول عمر طولانی حتی در محیط‌های مرطوب.
• طراحی ماژولار برای سرویس آسان (تعویض توپی یا آب‌بند بدون جدا کردن از خط).
• سازگار با سیستم‌های لوله‌کشی GF شامل Clean Water، Chemical Line و Cooling Systems.

مدل‌های رایج شیر توپی دنده‌ای جورج فیشر

1. GF Type 542 – مدل استاندارد دنده‌ای PVC-U برای جریان‌های آب و محلول‌های کم‌خورنده
2. GF Type 546 Pro Threaded End – نسخه حرفه‌ای با قابلیت نصب محرک برقی یا پنوماتیک شما عزیزان برای خرید انواع شیر پنوماتیک از نمایندگی مستقیم روی لینک کلیک نمایید.
3. GF Type VKD Threaded – طراحی جدید با سیستم آب‌بندی دوبل و بدنه قابل تعمیر

 کاربرد شیر توپی دنده ای جورج فیشر

• تصفیه‌خانه‌ها و خطوط آب آشامیدنی
• صنایع شیمیایی و دارویی
• سیستم‌های خنک‌سازی و HVAC
• آبیاری و سیستم‌های گلخانه‌ای
• خطوط فاضلاب صنعتی و مایع خنثی

مشخصات کاری شیر توپی دنده‌ای جورج فیشر

این شیر برای کنترل و قطع جریان انواع سیالات در خطوط صنعتی طراحی شده و طبق استانداردهای DIN، ISO و ASTM ساخته می‌شود. فشار و دمای کاری آن تا حد زیادی وابسته به جنس بدنه و نوع آب‌بندی (Seal) است، اما در همه مدل‌ها عملکرد آن پایدار، دقیق، و بدون نشتی است.

1. فشار کاری (Working Pressure) بال ولو دنده ای جورج فیشر

شیرهای توپی دنده‌ای GF معمولاً برای فشار حداکثر 16 بار (PN16) در شرایط دمای معمولی طراحی شده‌اند.

در مدل‌های ساخته‌شده از PVC-U، عملکرد بهینه در حدود 10 تا 16 بار است؛

در حالی که مدل‌های PP یا PVDF بسته به سیال و دما می‌توانند تا 16 بار واقعی را تحمل کنند.

کاهش دما باعث افزایش مقاومت فشاری، و افزایش دما باعث افت آن می‌شود (قاعده‌ی عمومی برای مواد پلیمری).

2. دمای کاری (Operating Temperature) شیر توپی دنده ای جورج فیشر

• مدل‌های PVC-U برای دمای 0 تا 60 درجه سانتی‌گراد مناسب‌اند.
• در PP می‌توان تا حدود 80 درجه سانتی‌گراد استفاده کرد.
• مدل‌های PVDF حتی در شرایط خورندگی بالا تا 120 درجه سانتی‌گراد پایدارند.

دمای پایین‌تر از صفر نیازمند سیال ضدیخ یا شرایط خاص نصب است، چون بدنه ممکن است شکننده شود.

3. نوع اتصال شیر توپی جورج فیشر

اتصال رزوه‌ای مدل GF به صورت ISO-BSP یا NPT تولید می‌شود، که در پروژه‌های لوله‌کشی استاندارد بین‌المللی قابل استفاده است.

رزوه دقیق ماشین‌کاری شده باعث می‌شود آب‌بندی سطح تماس بدون نشتی و پایدار باقی بماند.

4. جنس بدنه شیر توپی دنده ای georg fischer

• بدنه (Body): از مواد مقاوم در برابر خوردگی — PVC-U برای آب و محلول‌ها، PP/PVDF برای اسیدها و بازها.
• توپی (Ball): سطح پولیش‌شده از PVC یا کروم‌کاری شده برای جریان روان و کاهش افت فشار.
• آب‌بندها (Seals): از جنس EPDM برای آب و محلول‌های خنثی، یا FPM/Viton برای محیط‌های شیمیایی خورنده.

5. سایز شیر توپی دنده ای جورج فیشر

شیر دنده‌ای GF در سایزهای ¼ اینچ تا 4 اینچ (DN8 تا DN100) تولید می‌شود و در هر سایز، طراحی متناسب با فشار و دمای کاری دارد.

بدنه سبک ولی با دیواره ضخیم است تا استحکام مکانیکی در اتصال رزوه‌ای حفظ شود.

6. ویژگی عملکردی بالولو جورج فیشر

عملکرد آن با چرخش ۹۰ درجه کامل دستگیره انجام می‌شود → در حالت باز، مسیر کاملاً آزاد بوده و افت فشار بسیار ناچیز است.

دسته‌ی آن قابلیت قفل شدن دارد (Locking Handle) و می‌توان برای ایمنی یا کنترل از راه دور، محرک برقی یا پنوماتیک روی آن نصب کرد.

7. دوام و مقاومت بالولو دنده ای georg fischer

تمام مدل‌های GF دارای تست‌های کنترل کیفیت برای نشتی، فشار و دوام مکانیکی بر اساس استاندارد ISO 9393 هستند.

در شرایط کاری نرمال، عمر مفید این شیرها بیش از ۲۰ سال تخمین زده می‌شود، مشروط به انتخاب صحیح جنس بر اساس نوع سیال و دما. برای خرید انواع لوله و اتصالات از بورس با تضمین کیفیت و قیمت روی لینک کلیک نمایید.
