سه راه تبدیلی مانیسمان ایران اتصال

توضیحات

راهنمای خرید سه راه تبدیلی مانیسمان ایران اتصال

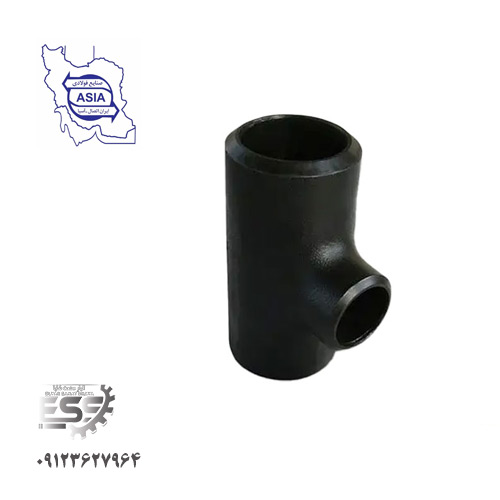

این قطعه یک اتصال سه‌شاخه است که در آن دو مسیر لوله با قطر یکسان (مسیر اصلی) و یک مسیر انشعاب با قطر متفاوت (کوچکتر) به یکدیگر متصل می‌شوند. واژه “مانیسمان” (Seamless) به این معناست که این قطعه بدون هیچ‌گونه درز جوشی ساخته شده است که این امر مقاومت آن را در برابر فشار و خوردگی به شکل چشمگیری افزایش می‌دهد. در ادامه با الیار صنعت شایا بورس لوله و اتصالات همراه باشید.

کاربرد اصلی:

کاربرد اصلی آن تغییر همزمان مسیر جریان و کاهش یا افزایش سایز لوله در محل انشعاب است. این قطعه به مهندسان اجازه می‌دهد که شبکه‌های لوله‌کشی را با انعطاف‌پذیری بیشتری طراحی کنند.

۲. مزایای استفاده از سه‌راه مانیسمان (در مقایسه با سه‌راه درزدار)

1. مقاومت بالا در برابر فشار: چون هیچ‌گونه خط جوش طولی یا محیطی ندارد، تنش‌های ناشی از فشار سیال و تنش‌های حرارتی (ناشی از انبساط و انقباض) را بهتر تحمل می‌کند و احتمال نشتی و شکستگی در فشار بالا به حداقل می‌رسد.
2. مناسب برای سیالات حساس: در خطوط انتقال گاز، بخار، مواد شیمیایی خورنده و سیالاتی که نیاز به ایمنی بالا دارند، استفاده از نوع مانیسمان الزامی است.
3. طول عمر بیشتر: به دلیل یکپارچگی ساختاری، در برابر خوردگی تنشی و حفره‌زایی (Cavitation) مقاوم‌تر است.

۳. مشخصات سه راه تبدیلی مانیسمان ایران اتصال

سه‌راه تبدیلی ایران اتصال معمولاً با مشخصات زیر تولید می‌شود:

• جنس (متریال): پرکاربردترین استاندارد برای خطوط نفت و گاز ASTM A234 Grade WPB (فولاد کربنی با قابلیت فورج و جوشکاری مناسب) است. بسته به نیاز، ممکن است از آلیاژهای کروم مولیبدن (مانند ASTM A234 WP11 یا WP22) نیز استفاده شود.
• استاندارد ابعادی (Sizing Standard): معمولاً بر اساس ASME B16.9 تولید می‌شوند.
• رده یا ضخامت (Schedule): این پارامتر نشان‌دهنده ضخامت دیواره لوله است و بر اساس نیاز سیال انتخاب می‌شود. رایج‌ترین رده‌ها عبارتند از:
• SCH 40: برای فشارهای استاندارد و متوسط.
• SCH 80: برای فشارهای بالاتر و عملیات‌های سنگین‌تر.
• نوع اتصال: معمولاً برای اتصال به لوله از روش جوش بات (Butt Weld) استفاده می‌شود.

۴. انواع سه راه تبدیلی مانیسمان ایران اتصال

سه‌راه تبدیلی بر اساس نحوه اتصال و شکل ظاهری به دو دسته اصلی تقسیم می‌شود:

1. سه‌راه تبدیل هم‌سایز (Equal Tee): این نوع در واقع همان سه‌راه معمولی است و هر سه دهانه آن هم‌اندازه هستند (هرچند شما به “تبدیلی” اشاره کردید، اما خوب است تفاوت را بدانید).
2. سه‌راه تبدیلی با سایزهای متفاوت (Reducing Tee): این همان چیزی است که مد نظر شماست. یعنی قطر خروجی شاخه انشعاب (Run) با قطر شاخه اصلی (Branch) متفاوت است.

جمع‌بندی:

سه راه تبدیلی مانیسمان ایران اتصال یک قطعه صنعتی و با کیفیت است که در سیستم‌های حیاتی که تحمل فشار و اطمینان بالا حرف اول را می‌زند، به کار می‌رود و خرید آن باید با توجه دقیق به استاندارد ابعادی، ضخامت (Schedule) و متریال مورد نیاز پروژه انجام شود.
