راهنمای خرید زانو مانیسمان بنکن

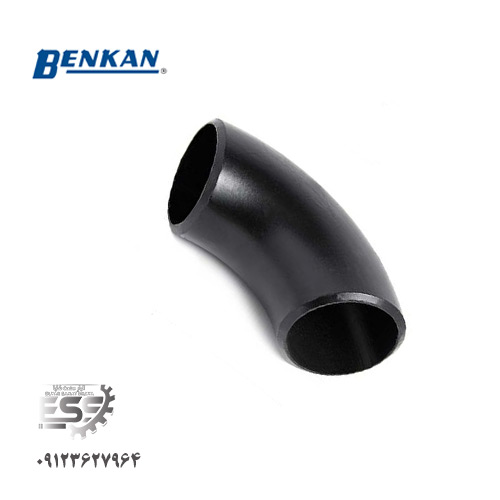

زانو مانیسمان بنکن (Benkan Seamless Elbow) یکی از نامآشناترین و معتبرترین اتصالات مانیسمان فولادی در صنعت لولهکشی و خطوط انتقال است و معمولاً به عنوان استاندارد طلایی زانوهای بدون درز (Seamless Elbow) شناخته میشود. این برند ژاپنی با بیش از نیم قرن سابقه تولید، در پروژههای نفت، گاز، پتروشیمی، و نیروگاهی به عنوان مرجع کیفیت مورد استفاده است.
زانو مانیسمان بنکن، نوعی اتصال فولادی فشاری است که برای تغییر جهت جریان سیال در زوایای مشخص (معمولاً ۴۵° و ۹۰°) استفاده میشود.
ویژگی خاص این زانو در آن است که از لوله بدون درز (Seamless Pipe) ساخته میشود، بنابراین هیچ درز جوش یا خط ضعف مکانیکی روی بدنه وجود ندارد — همین ویژگی، آن را برای استفاده در سیستمهای با فشار و دمای بسیار بالا ایدهآل کرده است.
ویژگیهای زانو مانیسمان بنکن
بدون درز (Seamless):
بهصورت کامل از داخل یک لوله فولادی یکپارچه تراش یا خمکاری میشود، بنابراین ریسک ترک یا نشتی درز در آن صفر است.
جنس:
بیشتر زانوهای مانیسمان بنکن از فولادهای کربنی (Carbon Steel A234 WPB) ساخته میشوند.
در پروژههای خاص از استنلس استیل (A403 304/316) و گاهی آلیاژی (A335 P11 / P22) نیز تولید میگردند. ( برای برقراری ارتباط با نمایندگی شیر کیتز روی لینک کلیک نمایید. )
زاویهها و انحناها:
- زاویههای متداول: °۹۰ و °۴۵
- شعاع خم:
- LR (Long Radius): با شعاعی معادل 1.5 برابر قطر لوله، جریان را نرمتر هدایت میکند.
- SR (Short Radius): شعاعی برابر قطر انواع لوله مانیسمان، درزدار و لوله گالوانیزه ، برای فضاهای محدود یا نیاز به تغییر سریع جهت استفاده میشود.
استانداردهای بینالمللی:
تولید طبق استانداردهای:
- ASME B16.9 و ANSI B16.11 برای ابعاد و تلرانس
- ASTM A234 WPB / A420 WPL6 برای متریال فولاد
- دارای گواهی تست متریال (MTC) و Heat Number مشخص روی بدنه
مزایای زانو مانیسمان بنکن
۱. استحکام مکانیکی بسیار بالا:
زانو مانیسمان بنکن از لوله فولادی بدون درز ساخته میشود؛ یعنی هیچ نقطه ضعف یا ناحیه جوش در طول بدنه وجود ندارد. این ویژگی باعث میشود تحمل آن در برابر فشارهای مکانیکی، لرزشها و شوکهای ناگهانی بسیار بیشتر از اتصالات درزدار باشد. در سیستمهای بخار یا خطوط فرآیندی پرتنش، این استحکام نقشی حیاتی دارد. ( برای خرید اتصالات گالوانیزه روی لینک کلیک نمایید. )
۲. مقاومت عالی در برابر فشار و دمای بالا:
به دلیل ساختار یکپارچه و استفاده از فولادهای آلیاژی مقاوم، این زانوها میتوانند در شرایط سخت مانند خطوط داغ نیروگاهها یا خطوط گاز با فشار بالا، عملکردی پایدار و ایمن داشته باشند. در واقع هرچه فشار یا دما افزایش یابد، مزیت مانیسمان بودن بیشتر قابل لمس است.
۳. دقت ابعادی و کیفیت ساخت ژاپنی:
برند بنکن (Benkan) به دلیل تولید تحت استانداردهای دقیق ژاپنی و آمریکایی، زانوهایی با تلرانس بسیار پایین ارائه میدهد. این دقت ابعادی باعث میشود هنگام نصب هیچگونه گپ یا فاصله اضافی بین اتصالات وجود نداشته باشد و جوشکاری نهایی با کیفیتتری حاصل شود.
۴. سازگاری با استانداردهای بینالمللی:
کلیه محصولات بنکن طبق استانداردهای ASME B16.9 و ASTM A234 تولید میشوند. این موضوع در پروژههای بینالمللی اهمیت زیادی دارد، زیرا مدارک و تأییدیههای فنی بنکن مورد قبول شرکتهای مهندسی و ناظر خارجی است.
۵. عمر طولانی و نیاز به نگهداری حداقلی:
به دلیل عدم وجود درز جوش و مقاومت عالی در برابر خوردگی داخلی و ساییدگی سطحی، عمر مفید زانوهای بنکن بسیار بالا است. حتی در سرویسهای خوردگیزا مانند خطوط نفت خام یا بخار اشباع، این زانوها عملکردی پایدار در طول سالها دارند و نیاز به تعویض مکرر پیدا نمیکنند.
۶. اطمینانپذیری و شهرت برند:
نام «Benkan» در صنعت لولهکشی هممعنی با اعتماد است. بسیاری از شرکتهای نفت و گاز و پیمانکاران بزرگ، در لیست تأمینکنندگان خود صرفاً برند بنکن را برای اتصالات مانیسمان مجاز میدانند، زیرا کیفیت و انطباق فنی آن در پروژههای حساس اثباتشده است.
موارد کاربرد
زانوهای مانیسمان بنکن معمولاً در پروژههایی استفاده میشوند که ایمنی، دوام و قابلیت تحمل فشار اهمیت حیاتی دارد:
- خطوط انتقال نفت و گاز طبیعی
- واحدهای پالایش و پتروشیمی
- بویلرها و سیستمهای بخار
- شبکههای فشار قوی نیروگاهها
- پروژههای صنعتی و زیرساختی حساس
نکات فنی مهم در نصب
- تمام زانوهای مانیسمان باید قبل از استفاده با تست فشار (Hydrotest) و بررسی چشمی کنترل شوند.
- برای خطوط دما بالا، انبساط حرارتی در طول مسیر باید در طراحی لحاظ شود.
- سطح داخل و خارج زانو معمولاً با لایه ضدزنگ (Black Paint یا Varnish) پوشش داده میشود.
- هنگام جوشکاری، از الکترود همجنس (E7018) یا مطابق با استاندارد متریال استفاده شود.
نتیجهگیری
زانو مانیسمان بنکن، انتخابی استراتژیک برای هر سیستم تحت فشار بالا که کیفیت، دوام و ایمنی در آن نقش حیاتی دارد.
هرچند هزینه اولیه آن کمی بالاتر از اتصالات درزدار داخلی است، اما در طول عمر پروژه به دلیل عملکرد بینقص، کاملاً اقتصادی و قابل اعتماد است.
