تله بخار فلوتری آیواز ترموستاتیک

توضیحات

راهنمای خرید تله بخار ایواز فلوتری

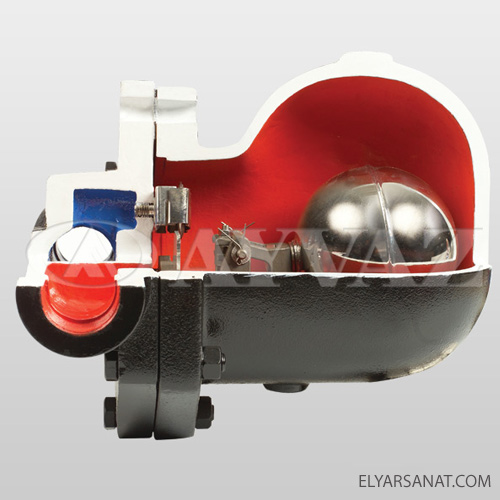

تله بخار فلوتری ایواز (Float & Thermostatic – F&T) یا همان تله بخار فلوت-ترموستاتیک، یکی از کارآمدترین و رایج‌ترین انواع تله‌های بخار است که برای جداسازی کندانس (آب حاصل از میعان بخار) و هوای غیرقابل تقطیر از سیستم بخار، در عین حال که بخار زنده را حفظ می‌کند، طراحی شده است. این نوع تله بخار از ترکیب دو مکانیزم شناور (فلوت) و ترموستاتیک بهره می‌برد که هر کدام وظیفه مشخصی دارند. برای ارتباط با نمایندگی ایواز ترکیه در تهران روی لینک کلیک نمایید. تله‌های بخار مکانیکی از نوع Ball Float & Thermostatic قابلیت تخلیه پیوسته کندانس و تخلیه هوا (بویژه در زمان راه اندازی) را داشته، لذا اولین الویت انتخاب بعنوان سیستم تخلیه کندانس تجهیزات مصرف کننده بخار نظیر مبدل‌های حرارتی، سیستم‌های گرمایش با بخار، کویل‌های حرارتی و …. بشمار می‌آیند. عملکرد مکانیکی این نوع از تله‌های بخار (ناشی از نیروی شناوری) سبب اطمینان از تخلیه سریع کندانس شده و همچنین شیر تخلیه ترموستاتیکی نصب شده در قسمت بالایی از هرگونه تجمع هوا در سیستم جلوگیری می‌نماید. بدین ترتیب از وقوع پدیده‌های مخربی نظیر ضربه چکش (Water Hammer) نیز پیشگیری می‌شود. تله بخار مدل SK-50 از سایز 1 اینچ تا 2 اینچ تولید می‌گردد و تمامی قسمت‌های داخلی آن استنلس استیل 304 می‌باشد لذا مقاومت بالایی در مقابل خوردگی خواهند داشت.

چرا به تله بخار ایواز نیاز داریم؟

بخار در حین انتقال انرژی گرمایی خود به سیستم یا فرآیند، به کندانس (آب مایع) تبدیل می‌شود. این کندانس باید به طور موثر از سیستم خارج شود، زیرا:

• باعث کاهش راندمان می‌شود: کندانس رسانایی حرارتی بسیار کمتری نسبت به بخار دارد و حضور آن در کویل‌ها یا خطوط انتقال، سطح انتقال حرارت را کاهش می‌دهد.
• می‌تواند باعث ضربه قوچ (Water Hammer) شود: تجمع کندانس و حرکت آن با سرعت بالا در کنار بخار می‌تواند باعث ایجاد ضربات شدید و آسیب به لوله‌ها و تجهیزات شود.
• باعث خوردگی می‌شود: کندانس حاوی گازهای غیرقابل تقطیر (مانند اکسیژن و دی‌اکسید کربن) می‌تواند باعث خوردگی اجزای سیستم شود.
• هوای غیرقابل تقطیر (Air): هوا نیز مانند کندانس، رسانایی حرارتی پایینی دارد و باید از سیستم خارج شود تا راندمان انتقال حرارت کاهش نیابد.

عملکرد تله بخار فلوتری ایواز

تله بخار F&T از دو بخش اصلی تشکیل شده است:

1. بخش فلوت (شناور):

   • وظیفه اصلی این بخش، تخلیه کندانس است.
   • هنگامی که کندانس در بدنه تله جمع می‌شود، سطح آب بالا می‌رود و شناور را به سمت بالا حرکت می‌دهد.
   • شناور از طریق یک اهرم به یک شیر متصل است. با بالا رفتن شناور، این شیر باز می‌شود و اجازه می‌دهد کندانس از تله خارج شود.
   • با تخلیه کندانس، سطح آب کاهش می‌یابد و شناور پایین می‌آید و شیر را می‌بندد تا از خروج بخار زنده جلوگیری شود.
   • این بخش به طور مداوم و متناسب با میزان کندانس، عمل تخلیه را انجام می‌دهد.

2. بخش ترموستاتیک (کپسول ترموستاتیک):

   • وظیفه اصلی این بخش، تخلیه هوای غیرقابل تقطیر و گازها است.
   • یک کپسول (معمولاً از جنس فولاد ضد زنگ) حاوی مایعی خاص که نقطه جوش آن کمتر از آب است، در داخل تله قرار دارد.
   • هنگامی که سیستم در ابتدا راه‌اندازی می‌شود یا وقتی هوا در تله جمع می‌شود (که دمای کمتری نسبت به بخار دارد)، کپسول ترموستاتیک منقبض شده و یک شیر کوچک را باز می‌کند و اجازه می‌دهد هوا تخلیه شود.
   • هنگامی که بخار داغ به کپسول می‌رسد، مایع درون آن تبخیر شده، کپسول منبسط می‌شود و شیر را می‌بندد تا از خروج بخار جلوگیری شود.
   • این بخش همچنین قادر است کندانس با دمای پایین را تخلیه کند.

مزایای تله بخار ایواز فلوتری

• تخلیه مداوم کندانس: به دلیل مکانیزم شناور، کندانس به طور مداوم و بدون نیاز به سرد شدن (زیر دمای اشباع) تخلیه می‌شود که منجر به راندمان بالای انتقال حرارت می‌شود.
• قابلیت تخلیه هوای اولیه: بخش ترموستاتیک تضمین می‌کند که هوای سیستم به سرعت در هنگام راه‌اندازی اولیه تخلیه شود و زمان راه‌اندازی را کاهش دهد.
• توانایی مدیریت نوسانات دبی: به خوبی با نوسانات دبی کندانس (مثلاً در شروع کار سیستم یا در بارهای متغیر) سازگار است.
• مقاومت در برابر ضربه قوچ: به دلیل تخلیه مداوم کندانس، خطر ضربه قوچ را به حداقل می‌رساند.
• مناسب برای بارهای سنگین و کاربردهای حساس: به خصوص در مبدل‌های حرارتی، کویل‌های گرمایشی، و کاربردهایی که به انتقال حرارت پایدار و کارآمد نیاز دارند، بسیار موثر است.
• قابلیت کار در فشارهای مختلف: در محدوده وسیعی از فشارها (از خلاء تا فشارهای بالا) قابل استفاده است.

کاربردها تله ایواز فلوتری

تله بخار فلوتری (F&T) در طیف گسترده‌ای از صنایع و تجهیزات بخار استفاده می‌شود:

• مبدل‌های حرارتی: برای تخلیه کندانس از کویل‌ها و صفحات گرمایشی.
• سیستم‌های گرمایش فضا: در رادیاتورها، یونیت هیترها و کویل‌های گرمایشی هواسازها.
• سیستم‌های پردازش: در ژاکت‌دار، تانک‌های ذخیره، و تجهیزات پخت.
• ماشین‌های لباسشویی و خشکشویی صنعتی.
• سیستم‌های پخت مواد غذایی.
• خطوط انتقال بخار اصلی.

تله بخار فلوتری با ترکیب این دو مکانیزم، یک راه حل جامع و کارآمد برای مدیریت کندانس و هوا در سیستم‌های بخار ارائه می‌دهد و به بهبود راندمان، ایمنی و طول عمر تجهیزات کمک می‌کند.
