راهنمای خرید تله بخار ترموستاتیکی کپسول دار آیواز

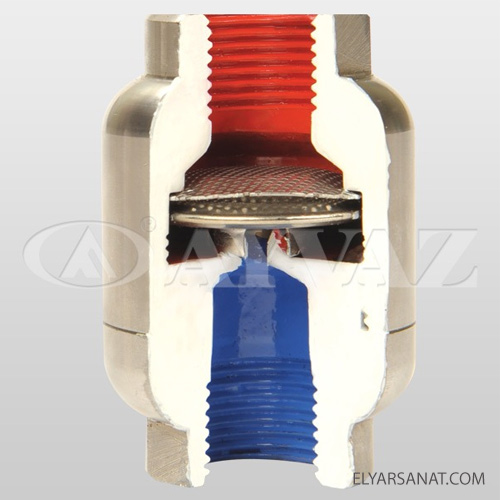

تله بخار ترموستاتیکی کپسول دار آیواز (AYVAZ) نوعی تله بخار است که برای تخلیه کندانس (آب حاصل از میعان بخار) از سیستم‌های بخار استفاده می‌شود. این تله‌ها بر اساس اختلاف دمای بین بخار و کندانس عمل می‌کنند. تله‌های بخار آیواز مدل TKK-41 & 42 از نوع ترموستاتیکی بوده و بر اساس افت دمای کندانس، امکان تخلیه کندانس فراهم می‌گردد. ( برای دریافت قیمت شیر فلکه نمایندگی ایواز روی لینک کلیک نمایید. ) متریال بدنه، کاور و فیلتر این نوع از تله‌های بخار از جنس استنلس استیل بوده؛ لذا برای تخلیه کندانس خورنده (Corrosive Condensate) بویژه در صنایعی نظیر داروسازی، غذایی، صنعت شکر و …. بسیار مناسب می‌باشند. همچنین این مدل از تله‌های بخار ترموستاتیکی آیواز دارای مقاومت بسیار زیادی در مقابل وقوع ضربه چکش (Water Hammer) هستند.
اجزا و عملکرد تله بخار کپسول دار ایواز
- کپسول (Capsule): قلب تله بخار ترموستاتیکی، کپسولی است که با مایعی حساس به دما پر شده است. این مایع در دماهای پایین‌تر از نقطه جوش بخار، در حالت مایع یا مخلوط مایع و بخار قرار دارد و در دماهای بالاتر از نقطه جوش، تبخیر شده و منبسط می‌شود.
- مکانیزم عمل:
- هنگام ورود کندانس و هوا (دمای پایین): کپسول منبسط نشده و شیر خروجی باز می‌ماند. کندانس و هوا به راحتی از تله تخلیه می‌شوند.
- هنگام ورود بخار (دمای بالا): مایع درون کپسول تبخیر شده و منبسط می‌شود. این انبساط باعث حرکت یک میله یا ساقه شده و شیر خروجی را می‌بندد تا از خروج بخار جلوگیری شود.
- هنگام تجمع مجدد کندانس: با سرد شدن مجدد کندانس در اطراف کپسول، مایع درون آن دوباره به حالت مایع درآمده و منقبض می‌شود. این انقباض باعث باز شدن مجدد شیر خروجی شده و چرخه تخلیه تکرار می‌شود.
ویژگی‌های تله بخار ترموستاتیکی کپسول دار آیواز
- طراحی فشرده و سبک: معمولاً ابعاد کوچکی دارند و نصب آن‌ها آسان است.
- مقاومت در برابر یخ‌زدگی: به دلیل تخلیه مداوم هوا و کندانس، مقاومت نسبتاً خوبی در برابر یخ‌زدگی دارند.
- قابلیت تخلیه هوا: به طور خودکار هوا را از سیستم خارج می‌کنند که این امر به بهبود راندمان انتقال حرارت کمک می‌کند.
- عملکرد حساس به دما: به تغییرات دمایی بخار و کندانس واکنش نشان می‌دهند.
- کاربردها: در سیستم‌های گرمایشی، فرآیندهای صنعتی، مبدل‌های حرارتی و سایر تجهیزاتی که از بخار استفاده می‌کنند، کاربرد دارند.
مزایا تله بخار کپسول دار ایواز
- طراحی ساده و قابل اعتماد
- قابلیت تخلیه هوا
- مقاومت نسبی در برابر یخ‌زدگی
- عملکرد خودکار
معایب تله بخار کپسول دار ایواز
- ممکن است در برابر ضربه قوچ (Water Hammer) حساس باشند.
- ممکن است در دماهای بسیار بالا یا فشارهای بسیار متغیر، کارایی ایده‌آل نداشته باشند.
- سرعت پاسخ‌دهی آن‌ها نسبت به برخی دیگر از انواع تله بخار (مانند تله بخار فلاشینگ) کندتر است.
جنس متریال بدنه
استنلس استیل ۳۱۶
جنس متریال قطعات داخلی
دیسک: استنلس استیل ۳۰۴
نوع اتصال
دنده‌ای (رزوه‌ای)/ PN63
محل مصرف (موارد کاربرد)
سیستم‌های بازیافت و جمع‌آوری کندانس
سایز های قابل تأمین
DN15 (1/2”)
ماکزیمم دمای کاری (TMO)
-10ºC to 400ºC
ماکزیمم فشار کاری (PMO)
Up to 42bar
