تله بخار ترمودینامیکی ایواز تله بخار دیسکی

توضیحات

خرید تله بخار ترمودینامیکی ایواز دیسکی

تله بخار ترمودینامیکی، که به تله بخار دیسکی (Thermodynamic Steam Trap / Disc Steam Trap) نیز معروف است، یکی از ساده‌ترین و در عین حال پرکاربردترین انواع تله‌های بخار است. خرید از نمایندگی مستقیم ایواز می تواند خیال شما از نظر قیمت و اصالت کالا راحت نماید. عملکرد این تله بر اساس اختلاف فشار و دما بین بخار و کندانس بنا شده است. تله بخار مدل TDK-71 از نوع ترمودینامیکی بوده و بدنه به همراه تمامی اجزای داخلی آن از متریال استنلس استیل ساخته شده‌اند. لذا در عین حال که وزن کمی داشته و فضای نصب کمی نیاز دارند مقاومت بسیار بالایی دارند. همچنین نحوه کارکرد آنها بر اساس حرکت دیسک، از برگشت جریان نیز جلوگیری کرده و فیلتر نصب شده در قسمت Y شکل از ورود ضایعات به داخل تله بخار جلوگیری می‌کند. این نوع از تله‌های بخار (بر اساس دبی و فشار کاری) برای تخلیه کندانس خطوط توزیع بخار، رایزرها، کلکتورها بویژه در فشارهای بالا بسیار مناسب بوده و در مقابل ضربه چکش (Water Hammer) و همچنین بخار Super Heat مقاومت بسیار بالایی دارند.

چرا به تله بخار دیسکی ایواز نیاز داریم؟

هدف اصلی تله بخار، خروج خودکار کندانس و هوای غیرقابل تقطیر از سیستم بخار، در حالی که از خروج بخار زنده جلوگیری می‌کند، می‌باشد. این امر برای حفظ راندمان سیستم، جلوگیری از ضربه قوچ و کاهش خوردگی ضروری است.

عملکرد تله بخار دیسکی ایواز

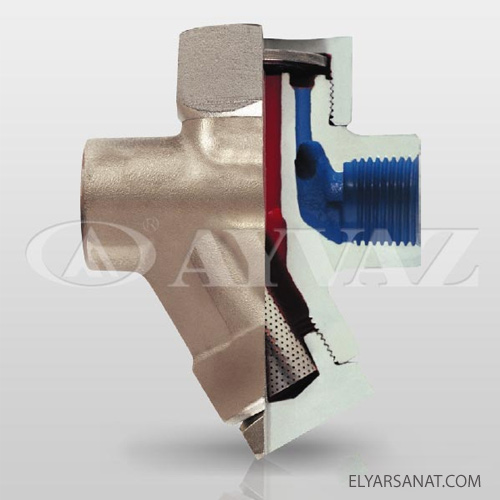

این تله بخار دیسکی اساساً از یک بدنه، یک دیسک فلزی متحرک، و یک نشیمنگاه (Seat) تشکیل شده است.

1. ورود کندانس سرد یا هوا:

   • هنگامی که تله با کندانس سرد یا هوا پر می‌شود، فشار سیستم دیسک را به سمت بالا هل داده و شیر تخلیه را باز می‌کند.
   • هوای غیرقابل تقطیر یا کندانس سرد از طریق این شیر باز، از تله خارج می‌شود.

2. ورود بخار زنده:

   • وقتی بخار داغ وارد تله می‌شود، دمای آن باعث انبساط دیسک فلزی (که معمولاً از جنس فولاد ضد زنگ است) می‌شود.
   • این انبساط باعث می‌شود دیسک به سمت پایین حرکت کرده و روی نشیمنگاه قرار گیرد و شیر تخلیه را ببندد.
   • در این حالت، تله بخار بسته است و از خروج بخار زنده جلوگیری می‌کند.

3. تخلیه کندانس داغ:

   • پس از بسته شدن شیر، کندانس در محفظه بالای نشیمنگاه جمع می‌شود.
   • بخار محبوس شده در این قسمت، حرارت خود را به کندانس منتقل می‌کند.
   • در نتیجه، کندانس شروع به خنک شدن و متراکم شدن می‌کند.
   • این فرآیند باعث ایجاد یک ناحیه کم‌فشار (بخار کندانس شده) در بالای دیسک می‌شود.
   • فشار بخار موجود در زیر دیسک (که از طریق یک سوراخ کوچک در دیسک یا نشیمنگاه به آن می‌رسد) از فشار بالای دیسک بیشتر شده و دیسک را به سمت بالا هل می‌دهد و شیر را باز می‌کند.
   • با باز شدن شیر، کندانس داغ موجود در بالای دیسک و مقداری بخار، به سرعت تخلیه می‌شوند.
   • با تخلیه این بخار، فشار زیر دیسک افت کرده و دیسک دوباره توسط فشار سیستم به سمت پایین هل داده شده و شیر بسته می‌شود.
   • این چرخه باز و بسته شدن به صورت متناوب تکرار می‌شود.

مزایای تله بخار ترمودینامیکی ایواز ( تله بخار دیسکی )

• ساختار ساده و فشرده: طراحی بسیار ساده‌ای دارد و قطعات متحرک کمی دارد.
• مقاومت در برابر ضربه قوچ: به دلیل طراحی و استحکام بدنه، مقاومت خوبی در برابر ضربه قوچ از خود نشان می‌دهد.
• قابلیت کار در فشارهای بالا: می‌تواند در طیف وسیعی از فشارهای کاری، از خلاء تا فشارهای بسیار بالا، استفاده شود.
• مقاومت در برابر یخ‌زدگی: در صورت تخلیه کامل، مقاومت نسبی در برابر یخ‌زدگی دارد (اما در مناطق بسیار سرد، باید تدابیر لازم اندیشیده شود).
• تخلیه متناوب: بخار را به صورت متناوب تخلیه می‌کند، که برای برخی کاربردها مناسب است.
• هزینه اولیه پایین: معمولاً قیمت نسبتاً پایینی دارند.

محدودیت‌های تله بخار دیسکی

• حساسیت به کندانس سرد: در صورت وجود کندانس سرد فراوان، ممکن است شیر به طور مداوم باز بماند و باعث هدر رفت بخار شود.
• تخلیه متناوب: برای برخی فرآیندهای بسیار حساس به دما که نیاز به تخلیه مداوم و یکنواخت کندانس دارند، ممکن است ایده‌آل نباشد.
• تخلیه هوا: تخلیه هوای اولیه در این تله‌ها نسبت به تله‌های فلوت-ترموستاتیک کندتر است.
• کوبش (Chattering): در برخی شرایط کاری، ممکن است دیسک با سرعت بالا باز و بسته شود که باعث ایجاد صدا و سایش زودرس شود.

کاربردهای تله بخار ترمودینامیکی یا تله بخار دیسکی ایواز

تله بخار ترمودینامیکی (دیسکی) به دلیل سادگی و قیمت مناسب، در بسیاری از کاربردهای عمومی بخار استفاده می‌شود، از جمله:

• خطوط اصلی انتقال بخار.
• سیستم‌های گرمایش صنعتی و خانگی.
• هیت‌اکسچنجرها و کویل‌های گرمایشی.
• ماشین‌آلات و تجهیزات فرعی در صنایع.

این تله بخار یک انتخاب اقتصادی و کارآمد برای بسیاری از نیازهای استاندارد سیستم‌های بخار محسوب می‌شود.

جنس متریال بدنه

استنلس استیل

جنس متریال قطعات داخلی

دیسک: استنلس استیل ۳۰۴

نوع اتصال

دنده‌ای (رزوه‌ای)/ PN63

محل مصرف (موارد کاربرد)

سیستم‌های بازیافت و جمع آوری کندانس

سایز های قابل تأمین

DN15 (1/2”) – DN25 (1”)

ماکزیمم دمای کاری (TMO)

-10ºC to 400ºC

ماکزیمم فشار کاری (PMO)

Up to 42bar
