شیر فشارشکن بخار ایواز (نوع عملکرد مستقیم)

توضیحات

راهنمای خرید شیر فشار شکن آیواز

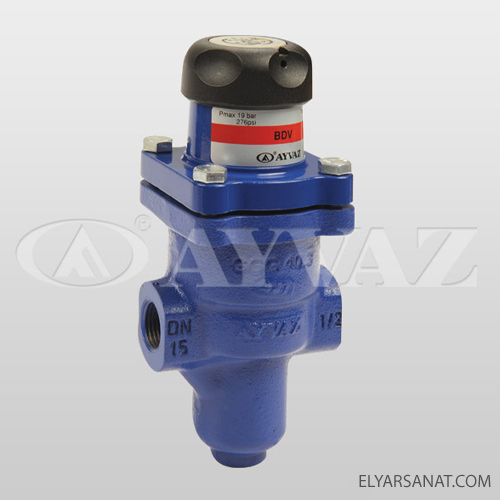

شیر فشارشکن بخار ایواز (Steam Pressure Reducing Valve – PRV) از نوع عملکرد مستقیم (Direct-Acting) یک وسیله مکانیکی حیاتی است که برای کاهش فشار بالای بخار ورودی به یک فشار ثابت و پایین‌تر در خروجی استفاده می‌شود. این شیرهای ایواز الیار صنعت شایا برای محافظت از تجهیزات پایین‌دستی در برابر فشار بیش از حد و همچنین برای اطمینان از عملکرد بهینه سیستم‌های بخار در فشارهای مورد نیاز طراحی شده‌اند. شیرهای فشارشکن مدل BDV-25 نوعی از رگولاتورهای فشار با عملکرد مستقیم بوده که امکان تنظیم فشار خروجی در مقدار مدنظر را فراهم می‌نماید. همچنین عملکرد این گونه از شیرهای فشارشکن بگونه‌ای است که درصورت تغییر فشار و دبی جریان بالادست، فشار جریان خروجی به پایین دست بطور کاملاً یکنواخت و پایدار و بر اساس فشار تنظیم شده خواهد بود. لذا تغییرات جریان بالادست تغییری در عملکرد این نوع از شیرهای فشارشکن و فشار تنظیمی ایجاد نمی‌کند. کلاس کاری فشارشکن مدل BDV-25 معادل PN25 بوده و حداکثر فشار بالادست ورودی و حداکثر فشار قابل تنظیم خروجی به ترتیب 19 barg و 8.6 barg می‌باشد.

چرا به شیر فشارشکن بخار ایواز نیاز داریم؟

بویلرها (دیگ‌های بخار) معمولاً بخار را در فشار بالا تولید می‌کنند تا بتوانند آن را به صورت کارآمد در مسافت‌های طولانی انتقال دهند. اما بسیاری از تجهیزات و فرآیندهای صنعتی (مانند مبدل‌های حرارتی، رادیاتورها، اتوکلاوها و …) نیاز به بخار با فشار پایین‌تر دارند. استفاده مستقیم از بخار با فشار بالا می‌تواند به تجهیزات آسیب برساند، مصرف انرژی را افزایش دهد و فرآیند را ناپایدار کند. اینجا است که شیر فشارشکن وارد عمل می‌شود.

عملکرد شیر فشارشکن بخار (نوع عملکرد مستقیم)

نوع عملکرد مستقیم یکی از ساده‌ترین و رایج‌ترین انواع شیرهای فشارشکن است. نحوه عملکرد آن به شرح زیر است:

1. مفهوم اصلی: این شیرها بر اساس تعادل نیروها کار می‌کنند. نیروی فشار بخار خروجی با نیروی وارد شده از یک فنر (که با پیچ تنظیم قابل تنظیم است) مقابله می‌کند.
2. ورودی بخار: بخار با فشار بالا از ورودی شیر وارد می‌شود.
3. پایین‌دستی و سنسور: فشار بخار در خروجی (پایین‌دستی) توسط یک دیافراگم یا بیلوز (قسمت حساس به فشار) حس می‌شود.
4. تعادل نیروها:
   • اگر فشار خروجی کمتر از حد تنظیم شده (نیروی فنر) باشد، نیروی فنر بر نیروی فشار خروجی غلبه کرده، دریچه شیر را بیشتر باز می‌کند و اجازه می‌دهد بخار بیشتری جریان یابد تا فشار خروجی افزایش یابد.
   • اگر فشار خروجی بیشتر از حد تنظیم شده باشد، نیروی فشار خروجی بر نیروی فنر غلبه کرده، دریچه شیر را بیشتر می‌بندد و جریان بخار را کاهش می‌دهد تا فشار خروجی کاهش یابد.
5. دریچه (Disc) و نشیمنگاه (Seat): حرکت دیافراگم/بیلوز مستقیماً به یک میله متصل است که دریچه شیر را باز و بسته می‌کند.

مزایای شیر فشارشکن بخار (عملکرد مستقیم)

• سادگی: طراحی ساده‌ای دارند و به همین دلیل نگهداری و عیب‌یابی آن‌ها آسان است.
• هزینه اولیه پایین: معمولاً ارزان‌تر از شیرهای پایلوت‌دار هستند.
• اندازه کوچک: ابعاد کوچکتری دارند و فضای کمتری را اشغال می‌کنند.
• مناسب برای دبی‌های کم تا متوسط: برای کاربردهایی با مصرف بخار نسبتاً ثابت و دبی متوسط مناسب هستند.
• پاسخ سریع: به تغییرات فشار نسبتاً سریع پاسخ می‌دهند.
• عدم نیاز به منبع انرژی خارجی: کاملاً مکانیکی عمل می‌کنند و نیازی به برق یا هوای فشرده ندارند.

محدودیت‌های شیر فشار شکن ایواز

• دقت کمتر نسبت به شیرهای پایلوت‌دار: دقت کمتری در حفظ فشار ثابت خروجی در برابر نوسانات دبی یا فشار ورودی دارند.
• محدودیت در نسبت فشار کاهش: برای کاهش فشارهای بسیار بالا به فشارهای بسیار پایین ممکن است مناسب نباشند.
• محدودیت در اندازه: معمولاً در اندازه‌های کوچکتر ساخته می‌شوند و برای دبی‌های بسیار بالا مناسب نیستند.

اجزای اصلی شیر فشار شکن ایواز

1. بدنه (Body): معمولاً از چدن، فولاد کربن یا فولاد ضد زنگ.
2. دریچه (Disc) و نشیمنگاه (Seat): قسمتی که جریان بخار را کنترل می‌کند.
3. دیافراگم/بیلوز (Diaphragm/Bellows): قسمت حساس به فشار که فشار خروجی را حس می‌کند.
4. فنر تنظیم (Adjusting Spring): فنری که فشار خروجی مطلوب را تعیین می‌کند.
5. پیچ تنظیم (Adjusting Screw): برای تغییر نیروی فنر و در نتیجه تنظیم فشار خروجی.

کاربرد انواع شیر فشار شکن ایواز

• گرمایش فضاهای کوچک و متوسط
• کویل‌های گرمایشی
• مخازن ذخیره آب گرم
• اتوکلاوهای کوچک
• تجهیزات فرآیندی با مصرف بخار نسبتاً ثابت

در نهایت، انتخاب بین یک شیر فشارشکن ایواز عملکرد مستقیم و یک شیر پایلوت‌دار به نیازهای دقیق فرآیند، میزان دقت مورد نیاز، دبی بخار و بودجه بستگی دارد. آیواز (AIVAZ) به عنوان یک تولیدکننده معتبر، انواع مختلفی از این شیرها را برای کاربردهای متنوع ارائه می‌دهد.
