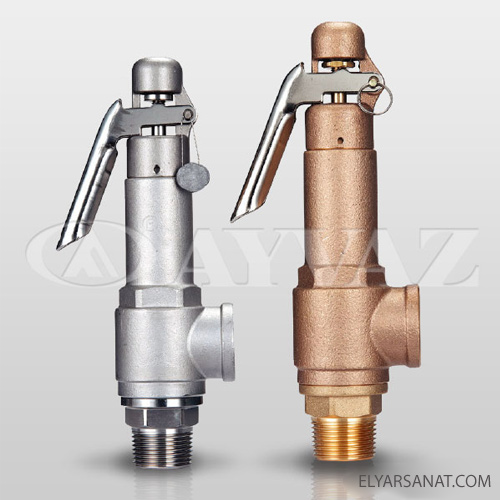

شیر اطمینان ایواز

توضیحات

راهنمای خرید شیر اطمینان ایواز

شیر اطمینان (Safety Relief Valve – SRV) آیواز (AYVAZ) یک شیر حیاتی و یک ابزار ایمنی اجباری در سیستم‌هایی است که با سیالات تحت فشار (مانند بخار، گاز یا مایعات) سروکار دارند. وظیفه اصلی این شیر، جلوگیری از افزایش فشار سیال در یک مخزن یا سیستم لوله‌کشی به حدی خطرناک است که می‌تواند منجر به انفجار، تخریب تجهیزات یا آسیب به پرسنل شود.

چرا به شیر اطمینان نیاز داریم؟

در بسیاری از فرآیندهای صنعتی و سیستم‌های نیروگاهی، سیالات تحت فشار بالا قرار می‌گیرند. اگر به هر دلیلی (مانند خرابی پمپ، افزایش دما، بسته شدن مسیر خروجی، یا نقص در سیستم کنترل) فشار درون سیستم از حد مجاز فراتر رود، می‌تواند منجر به حوادث فاجعه‌بار شود. شیر اطمینان به عنوان آخرین خط دفاعی عمل می‌کند و با آزاد کردن بخشی از سیال، فشار را به سطح ایمن بازمی‌گرداند.

نحوه عملکرد شیر اطمینان آیواز

شیرهای اطمینان بر اساس تعادل نیروها کار می‌کنند:

1. نیروی فنر: یک فنر قوی، دیسک شیر را بر روی نشیمنگاه خود نگه می‌دارد و از خروج سیال جلوگیری می‌کند. این فنر با یک پیچ تنظیم، روی فشار مشخصی (Set Pressure) تنظیم می‌شود.
2. نیروی فشار سیال: فشار سیال درون مخزن یا لوله به زیر دیسک شیر وارد می‌شود و سعی می‌کند آن را به سمت بالا بلند کند.
3. باز شدن شیر: تا زمانی که نیروی فنر بیشتر از نیروی فشار سیال باشد، شیر بسته می‌ماند. اما به محض اینکه فشار سیال به “فشار تنظیم شده” (Set Pressure) برسد و از نیروی فنر بیشتر شود، دیسک از نشیمنگاه خود بلند شده و سیال اضافی را به سمت اتمسفر یا یک سیستم جمع‌آوری ایمن (مانند فلر یا تانک تخلیه) آزاد می‌کند.
4. بسته شدن شیر: با آزاد شدن سیال، فشار درون سیستم کاهش می‌یابد. هنگامی که فشار به یک “فشار بسته شدن” (Reseating Pressure) که معمولاً کمی پایین‌تر از فشار تنظیم شده است برسد، نیروی فنر دوباره بر نیروی فشار سیال غلبه کرده و دیسک شیر به طور خودکار بسته می‌شود. این اختلاف فشار بین باز شدن و بسته شدن را “فشار برگشتی” (Blowdown) می‌نامند.

ویژگی‌ها و مزایای شیر اطمینان آیواز

• قابلیت اطمینان بالا: طراحی و ساخت با کیفیت بالا برای اطمینان از عملکرد صحیح و به موقع در شرایط اضطراری.
• پاسخگویی سریع: توانایی باز شدن و تخلیه فشار در کوتاه‌ترین زمان ممکن.
• مقاومت در برابر خوردگی و دما: ساخته شده از مواد مقاوم در برابر سیالات مختلف و دماهای بالا.
• تنوع در طراحی: آیواز شیرهای اطمینان را در انواع مختلف برای کاربردهای گوناگون تولید می‌کند:
  • شیرهای اطمینان با عملکرد مستقیم (Conventional Spring-Loaded): رایج‌ترین نوع که مستقیماً با نیروی فنر کنترل می‌شوند.
  • شیرهای اطمینان پایلوت‌دار (Pilot-Operated): برای دقت بیشتر و کنترل بهتر در فشارهای بالا و دبی‌های زیاد.
  • شیرهای اطمینان برای بخار، گاز یا مایعات: هر کدام طراحی خاصی برای نوع سیال دارند.
  • شیرهای اطمینان با دیسک تعادل‌یافته (Balanced Bellows): برای شرایطی که فشار برگشتی متغیر است.
• استانداردهای بین‌المللی: طراحی و تولید مطابق با استانداردهای معتبر جهانی (مانند ASME، API) برای تضمین ایمنی و کارایی.
• قابلیت تنظیم: امکان تنظیم فشار باز شدن (Set Pressure) متناسب با نیازهای سیستم.

اجزای اصلی شیرالات ایواز (شیر اطمینان)

1. ورودی (Inlet): جایی که سیال از سیستم وارد شیر می‌شود.
2. خروجی (Outlet): جایی که سیال تخلیه می‌شود.
3. دیسک (Disc): قطعه‌ای که جریان سیال را مسدود می‌کند.
4. نشیمنگاه (Seat): سطحی که دیسک روی آن قرار می‌گیرد تا آب‌بندی کند.
5. فنر (Spring): نیروی نگهدارنده دیسک.
6. پیچ تنظیم (Adjusting Screw): برای تنظیم میزان فشار فنر.
7. کلاهک (Bonnet): قسمتی که فنر و مکانیزم داخلی را پوشش می‌دهد.
8. اهرم دستی (Lift Lever): برای تست دستی عملکرد شیر (در برخی مدل‌ها).

کاربرد شیر اطمینان

شیرهای اطمینان آیواز در طیف وسیعی از صنایع و کاربردها ضروری هستند، از جمله:

• صنایع نفت و گاز: در پالایشگاه‌ها، پتروشیمی‌ها، و سکوهای نفتی.
• نیروگاه‌ها: در بویلرها، ژنراتورها، و خطوط بخار.
• سیستم‌های HVAC: در چیلرها، بویلرهای گرمایشی، و مخازن انبساط.
• سیستم‌های آب و فاضلاب: در پمپ‌خانه‌ها و خطوط انتقال.
• تجهیزات صنعتی: در کمپرسورها، مخازن تحت فشار، مبدل‌های حرارتی، و خطوط لوله.
• تجهیزات برودتی: در سیستم‌های سردخانه و تهویه مطبوع.

به طور خلاصه، شیر اطمینان آیواز یک محافظ ضروری برای جان انسان‌ها و تجهیزات است و نقشی کلیدی در حفظ ایمنی عملیات صنعتی ایفا می‌کند.
