انواع اتصالات سوئیچ لاک

توضیحات

راهنمای خرید انواع اتصالات سوئیچ لاک

در این مطلب از وبسایت رسمی الیار صنعت شایا ( بورس لوله و اتصالات در بازار بزرگ تهران ) به معرفی انواع اتصالات سوئیچ لاک می پردازیم و به جزئیات توضیح خواهیم داد. قبل از آن بهتر است بدانید شما عزیزان می توانید جهت مشاوره و خرید انواع اتصالات swagelok با شماره 09123627964 تماس حاصل فرمایید و یا از طریق شبکه های اجتماعی برای صدور پیش فاکتور اقدام نمایید. همچنین خالی از لطف نیست بدانید ما الیار صنعتی ها بر ارزش زمان شما واقف هستیم و در اسرع وقت اقلام درخواستی شما را از انبارهای الیار صنعت به محل پروژه ارسال می نماییم. برای دریافت لیست قیمت نمایندگی سوئیچ لاک روی لینک کلیک نمایید. در ادامه بر اساس نتایج به دست آمده، انواع اصلی اتصالات و محصولات مرتبط با سوئیچ لاک (Swagelok) عبارتند از:

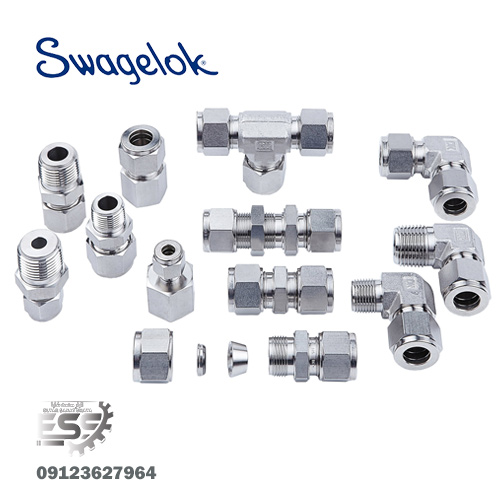

1. اتصالات تیوبینگ سوئیچ لاک (Tube Fittings): این‌ها متداول‌ترین نوع اتصالات برای اتصال لوله‌ها یا تیوب‌ها در سیستم‌های ابزار دقیق هستند.
2. پایپ فیتینگ سوئیچ لاک (Pipe Fittings): اتصالات مورد استفاده در لوله‌کشی‌های با قطر بزرگتر یا اتصالات دنده‌ای استاندارد.
3. البرز سوئیچ لاک (Elbows): برای تغییر جهت در مسیر لوله‌ها.
4. شیرآلات مرتبط: هرچند شیرآلات مستقیماً اتصال نیستند، اما بخشی از سیستم‌هایی هستند که این اتصالات در آن‌ها استفاده می‌شوند و اغلب به همراه آن‌ها دسته‌بندی می‌شوند، از جمله:

• بال ولو (Ball Valves)
• نیدل ولو (Needle Valves)
• چک ولو (Check Valves)
• پلاگ ولو (Plug Valves)

برای ارائه یک معرفی جامع‌تر و دقیق‌تر از انواع اتصالات سوئیچ لاک، نیاز دارم بدانم منظور شما از “اتصالات” بیشتر مربوط به کدام حوزه است، زیرا Swagelok طیف وسیعی از اتصالات تخصصی مانند اتصالات لوله‌های ابزار دقیق، اتصالات هیدرولیک، و اتصالات برای شرایط خاص فشار و دما را تولید می‌کند.

انواع اصلی اتصالات سوئیچ لاک

محصولات (Swagelok Fittings) اتصالی Swagelok عمدتاً بر اساس کاربرد و نوع اتصال لوله/تیوب دسته‌بندی می‌شوند. مهم‌ترین دسته‌ها عبارتند از:

۱. اتصالات تیوبینگ (Tube Fittings)

این‌ها شناخته‌شده‌ترین و پرکاربردترین اتصالات Swagelok هستند که برای اتصال ایمن و بدون نشتی لوله‌های فلزی (تیوب‌ها) به شیرها، ابزار دقیق و سایر اجزای سیستم استفاده می‌شوند. معروف‌ترین آن‌ها، فیتینگ‌های دو تکه (Two-Ferrule Design) هستند.

• فیتینگ‌های فشاری (Compression Fittings):
• Swagelok Tube Fittings (Standard): این نوع اتصالات با استفاده از یک غلاف (Sleeve) که به دو قسمت (یک فرول پشتی و یک فرول جلویی) تقسیم می‌شود، لوله را محکم نگه داشته و یک آب‌بندی قابل اعتماد را فراهم می‌کنند. این اتصالات برای کاربردهای عمومی فشار و دما مناسب هستند.
• UHP (Ultra High Purity) Fittings: برای کاربردهایی که نیاز به سطح خلوص بسیار بالا دارند (مانند نیمه‌هادی‌ها)، با تلرانس‌های بسیار دقیق و سطوح داخلی صیقلی تولید می‌شوند.

۲. اتصالات پایپ یا رزوه دار (Pipe Fittings)

این اتصالات برای اتصال قطعاتی که دارای رزوه استاندارد (مانند NPT، BSPT و…) هستند، به کار می‌روند.

• اتصالات دنده‌ای: شامل رابط‌ها، بوشن‌ها، زانویی‌ها (Elbows) و سه‌راهی‌هایی که از طریق رزوه (مکانیکی) به قطعات دیگر متصل می‌شوند.

۳. اتصالات تبدیل کننده (Adapters)

این اتصالات برای اتصال دو نوع سیستم یا دو سایز مختلف به یکدیگر طراحی شده‌اند:

• تبدیل از تیوب به رزوه (Tube to Pipe): مانند اتصال یک تیوب به یک پورت دنده‌ای استاندارد.
• تبدیل سایز (Reducing Fittings): اتصال لوله‌های با قطرهای متفاوت.

۴. اتصالات خاص (Specialty Fittings)

این گروه شامل اتصالات برای کاربردهای بسیار تخصصی است:

• فیتینگ‌های فشار بالا (High-Pressure Fittings): طراحی شده برای تحمل فشارهای بسیار زیاد (گاهی تا چند هزار بار).
• فیتینگ‌های هیدرولیک (Hydraulic Fittings): برای سیستم‌های هیدرولیک با فشار بالا و سیالات خاص.
• اتصالات با فرول سه تکه (Three-Ferrule Design): این طراحی (که در برخی مدل‌ها یا برندهای جایگزین استفاده می‌شود) در برابر لرزش و کشش مقاوم‌تر است، اگرچه طراحی استاندارد Swagelok معمولاً دو تکه است.
