حتما تا کنون اسم شیرالات پنوماتیک به گوشتان خورده است. در واقع شیر پنوماتیک شیرهایی هستند که جریان هوا را در داخل سیستم های لوله کشی در صنایع مختلف کنترل می نمایند. در این مقاله از وبسایت رسمی الیار صنعت شایا ( تامین کننده و پخش کننده انواع شیرالات صنعتی، لوله و اتصالات بدون واسطه در بازار بزرگ تهران ) به صورت کامل تمام خصوصیات شیرهای پنومانیک را توضیح داده ایم. همچنین برای خرید انواع شیرالات صنعتی و درخواست مشاوره می توانید با کارشناسان الیار صنعت شایا با شماره 09123627964 تماس حاصل فرمایید و همچنین از طریق پیام رسان های داخلی که در بالای همین مقاله گذاشته ایم لیست اقلام مورد نیاز خود یا اصطلاحا صورت خود را ارسال نمایید تا پیش فاکتور برای شما صادر شود و ارسال گردد. در ادامه با ما همراه باشید.

شیر پنوماتیک چیست؟

شیرالات پنوماتیک یا شیرهای هوای فشرده، ابزارهایی هستند که برای کنترل جریان هوا در سیستم‌های پنوماتیک استفاده می‌شوند. این شیرها با استفاده از هوا یا گازهای فشرده به عنوان نیروی محرکه عمل می‌کنند و در صنایع مختلف از جمله خودروسازی، بسته‌بندی، و خطوط تولید صنعتی کاربرد دارند. در ادامه به توضیح اجزای اصلی و انواع شیرالات پنوماتیک می‌پردازم:

اجزای اصلی شیرالات پنوماتیک

1. بدنه شیر: که معمولاً از فلز یا پلاستیک ساخته می‌شود و محل قرارگیری اجزای داخلی است.
2. سیت (Seat): بخشی که دیسک یا پلاگین روی آن نشسته و با آن تماس پیدا می‌کند تا جریان هوا را کنترل کند.
3. دیسک یا پلاگین: بخشی که به وسیله آن شیر باز یا بسته می‌شود، معمولاً توسط بادامک یا آرمیچر حرکت می‌کند.
4. محرک (اکچویتور): بخشی که نیروی لازم برای باز و بسته کردن دیسک را تامین می‌کند، و می‌تواند به صورت دستی یا خودکار عمل کند.

نحوه عملکرد شیرهای پنوماتیک

شیرهای پنوماتیک عملکرد خود را بر اساس استفاده از هوای فشرده یا گاز فشرده به عنوان نیروی محرکه انجام می‌دهند. این شیرها نقش کلیدی در کنترل جریان و جهت هوای فشرده در سیستم‌های پنوماتیکی ایفا می‌کنند. در ادامه به نحوه عملکرد و اجزای کلیدی شیرهای پنوماتیک می‌پردازیم:

کنترل جریان هوا

• • اصلی‌ترین وظیفه یک شیر پنوماتیک کنترل جریان هوا در یک سیستم است. هنگامی که شیر باز است، هوا به بخش‌های مختلف سیستم منتقل می‌شود و هنگامی که بسته است، جریان هوا متوقف می‌شود. این کنترل معمولاً توسط دیسک یا پلاگینی انجام می‌شود که جریان هوا را باز یا بسته می‌کند.

کنترل جهت جریان (Directional Control)

• • برخی از شیرالات پنوماتیک، معروف به شیرهای کنترل جهت، طراحی شده‌اند تا جهت جریان هوا را تغییر دهند. این شیرها می‌توانند جریان هوا را به‌سوی راه‌های مختلف هدایت کنند، مثلاً تغییر جهت حرکت سیلندرهای پنوماتیک.

تنظیم فشار

• • چندین نوع شیر پنوماتیک به منظور تنظیم و کنترل فشار هوا در سیستم طراحی شده‌اند. این شیرها می‌توانند فشار خروجی را کاهش یا ثابت نگه دارند، به‌خصوص در زمانی که فشار ورودی نوسان دارد.

عملکرد توسط محرک (Actuator)

• • شیرهای پنوماتیک معمولاً با استفاده از محرک‌ها عمل می‌کنند. محرک‌ها می‌توانند به صورت دستی، الکتریکی (مانند شیرهای سلنوئیدی)، یا مکانیکی (با استفاده از فنرها و بادامک‌ها) کنترل شوند. مثلاً در یک شیر سلنوئیدی، زمانی که جریان الکتریکی به سیم‌پیچ شیر اعمال می‌شود، میدان مغناطیسی ایجاد می‌شود که پیستون را به حرکت در می‌آورد و شیر را باز یا بسته می‌کند.

شناخته شده ترین برند شیر پنوماتیک

برند شیرالات پنوماتیک مانند هر جنس دیگری در قیمت و کیفیت آن تاثیرگذار است. الیته باید توجه داشته باشید که سراغ اجناس اصلی بروید و در چاله متقلبان این بازار نیوفتید، دریافت فاکتور رسمی و خرید از یک شرکت با سابقه و ثبت شده می تواند تا حد زیادی خیالتان را از این بابت راحت سازد. از جمله برند شیر پنوماتیک می توان به آیواز ترکیه، اکون، ویلاک، سندویک، اسپیراکس سارکو ، هلس، هایسک و برندهای ایرانی نظیر سام و عیوض تکنیک اشاره کرد. برای مشاوره برند با توجه به کسب و کار شما می توانید با کارشناسان ما با شماره 09123627964 تماس حاصل فرمایید.

انواع شیرالات پنوماتیک

شیرالات پنوماتیک در چند دسته مختلف جای می گیرند که در ادامه هر کدام را مفصل توضیح داده و کاربردها، معایب و مزایای هر کدام را شرح داده ایم. با الیار صنعت همراه باشید.

شیر سلنوئیدی (Solenoid Valve)

• • توضیح: شیرهای خودکاری که با نیروی الکترومغناطیسی کار می‌کنند و برای کنترل جریان در زمان‌های خاص مورد استفاده قرار می‌گیرند.
  • کاربردها: در صنایع خودروسازی، سیستم‌های آبیاری، و خطوط تولید.

شیر توزیع (Directional Control Valve)

• • توضیح: این شیرها برای توزیع و تنظیم جهت جریان هوا در سیستم‌های پنوماتیک مورد استفاده قرار می‌گیرند.
  • انواع: می‌توانند دو، سه، یا چهار پورت داشته باشند و به صور مختلفی مانند حالت‌های دو وضعیتی یا سه وضعیتی تنظیم شوند.
  • کاربردها: در ماشین‌آلات صنعتی و ابزارهای خودکار.

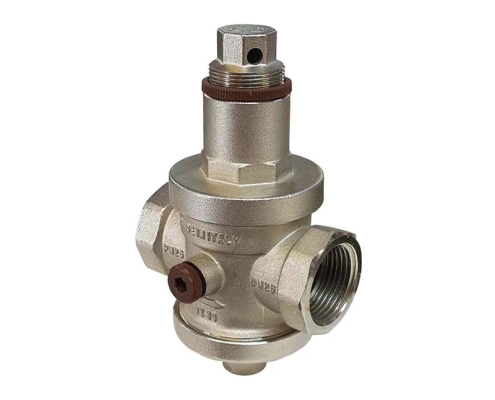

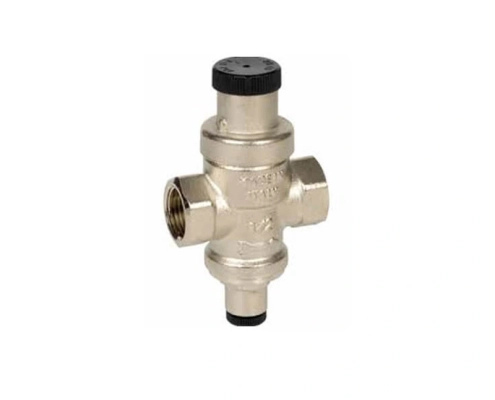

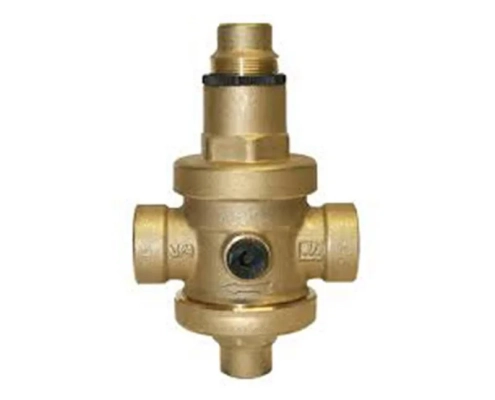

شیرهای کنترل فشار (Pressure Control Valve)

• • توضیح: این شیرها وظیفه حفظ فشار مناسب در سیستم‌های پنوماتیک را دارند.
  • انواع: شامل رگولاتور فشار و شیرهای کاهش فشار.
  • کاربردها: در تأسیسات پنوماتیک و ماشین‌های کمپرسور.

شیرهای ساعتی (Timer Valve)

• • توضیح: این نوع شیرها دارای مکانیزم زمانی هستند که برای کنترل مدت زمان جریان هوا از آنها استفاده می‌شود.
  • کاربردها: در فرآیندهایی که نیاز به زمان‌بندی دقیق دارند.

شیر یک‌طرفه (Check Valve)

• • توضیح: تنها اجازه عبور جریان در یک جهت را می‌دهند و از برگشت جریان هوا جلوگیری می‌کنند.
  • کاربردها: در خطوط مایع و گاز که نیاز به پیشگیری از برگشت جریان دارند.

شیر پنوماتیک الکترومغناطیسی (Electromagnetic Pneumatic Valve)

شیر پنوماتیک الکترومغناطیسی، که به آن شیر سلنوئیدی پنوماتیک نیز گفته می‌شود، یکی از مهم‌ترین و پرکاربردترین انواع شیرهای کنترل در سیستم‌های پنوماتیک است. این شیرها با استفاده از نیروی الکترومغناطیسی برای کنترل جریان هوا در یک سیستم پنوماتیک عمل می‌کنند. عملکرد این شیرها به نحوی است که با اعمال جریان الکتریکی به یک سیم‌پیچ (سلنوئید)، یک میدان مغناطیسی ایجاد شده و با حرکت دادن یک پیستون، جریان هوا را کنترل می‌کنند.

در اینجا، جزئیات دقیق‌تری از نحوه عملکرد، ساختار و کاربردهای شیر پنوماتیک الکترومغناطیسی آورده شده است:

 ساختار و اجزای شیر پنوماتیک الکترومغناطیسی

یک شیر پنوماتیک الکترومغناطیسی معمولاً از اجزای زیر تشکیل می‌شود:

• سلنوئید (Solenoid): این قسمت از شیر، یک سیم‌پیچ است که جریان الکتریکی از آن عبور می‌کند و میدان مغناطیسی تولید می‌کند. وقتی جریان الکتریکی به سلنوئید اعمال می‌شود، میدان مغناطیسی ایجاد شده باعث حرکت یک هسته فلزی می‌شود که پیستون یا دیسک شیر را جابجا می‌کند.
• هسته (Core): هسته فلزی است که داخل سیم‌پیچ سلنوئید قرار دارد و به‌محض ایجاد میدان مغناطیسی، جابجا می‌شود. حرکت این هسته، شیر را باز یا بسته می‌کند.
• پیستون یا دیسک (Piston/Disk): این قسمت در حقیقت همان بخش متحرک شیر است که جریان هوا را باز یا بسته می‌کند. این قسمت به‌وسیله‌ی نیروی مغناطیسی از سلنوئید به حرکت در می‌آید.
• محفظه شیر (Valve Body): بدنه‌ای که تمام اجزای شیر را در خود جای می‌دهد. این بدنه معمولاً از فلز یا مواد مقاوم به فشار و خوردگی ساخته می‌شود.
• پورت‌های ورودی و خروجی (Inlet/Outlet Ports): این پورت‌ها مسیر جریان هوا را تعیین می‌کنند و به سیستم‌های پنوماتیکی متصل می‌شوند.
• فنر (Spring): برخی از شیرهای الکترومغناطیسی برای بازگشت پیستون به موقعیت اولیه خود از فنر استفاده می‌کنند. این فنر بعد از قطع جریان الکتریکی، پیستون را به وضعیت بسته باز می‌گرداند.

نحوه عملکرد شیر پنوماتیک الکترومغناطیسی

عملکرد این شیر به‌صورت زیر است:

• ورود جریان الکتریکی: وقتی جریان الکتریکی به سیم‌پیچ سلنوئید وارد می‌شود، میدان مغناطیسی ایجاد می‌شود.
• حرکت هسته فلزی: میدان مغناطیسی باعث می‌شود که هسته فلزی داخل سلنوئید حرکت کند. این حرکت، پیستون یا دیسک را به حرکت در می‌آورد.
• کنترل جریان هوا: بسته به نوع طراحی شیر، حرکت پیستون باعث می‌شود که جریان هوا از پورت ورودی به پورت خروجی انتقال یابد یا برعکس. در صورتی که شیر در وضعیت بسته باشد، جریان هوا متوقف می‌شود.
• بازگشت به وضعیت اولیه: در اکثر شیرهای الکترومغناطیسی، زمانی که جریان الکتریکی قطع می‌شود، نیروی فنر باعث بازگشت پیستون به وضعیت اولیه‌اش می‌شود.

انواع شیر پنوماتیک الکترومغناطیسی

شیرهای پنوماتیک الکترومغناطیسی می‌توانند در انواع مختلفی طراحی شوند. برخی از انواع رایج آن‌ها عبارتند از:

• شیرهای دو وضعیتی (2/2): این شیرها دو پورت ورودی و خروجی دارند و معمولاً برای کنترل جریان در دو حالت (باز یا بسته) طراحی می‌شوند. این نوع شیرها یکی از ساده‌ترین و رایج‌ترین انواع شیرهای سلنوئیدی هستند.
• شیرهای سه وضعیتی (3/2): این شیرها سه پورت دارند و می‌توانند در سه حالت مختلف عمل کنند. به‌طور معمول، در حالت اول جریان از پورت ورودی به خروجی می‌رود، در حالت دوم جریان قطع می‌شود و در حالت سوم، هوا به محیط تخلیه می‌شود.
• شیرهای چهار وضعیتی (4/2 یا 4/3): این شیرها چهار پورت دارند و قادرند جریان هوا را در چهار حالت مختلف کنترل کنند. این نوع شیرها معمولاً در سیستم‌های پیچیده‌تر و نیازمند به کنترل دقیق‌تر استفاده می‌شوند.

ویژگی‌ها و مزایای شیرهای الکترومغناطیسی پنوماتیک

• کنترل دقیق: شیرهای سلنوئیدی به‌خاطر اینکه نیروی محرکه‌شان از الکترومغناطیس است، کنترل دقیقی روی جریان هوا دارند. این ویژگی برای سیستم‌های اتوماتیک و دقیق ضروری است.
• سرعت بالا: این شیرها قادرند به سرعت تغییر حالت دهند (باز یا بسته شوند) که برای کاربردهایی که نیاز به واکنش سریع دارند، مانند خطوط تولید، ایده‌آل هستند.
• کاربردهای متنوع: این شیرها در طیف گسترده‌ای از صنایع کاربرد دارند، از جمله خودروسازی، خطوط تولید، بسته‌بندی، و حتی سیستم‌های تهویه و تهویه مطبوع.
• طول عمر بالا و نیاز به نگهداری کم: به دلیل اینکه شیرهای الکترومغناطیسی معمولاً تعداد کمتری قطعات متحرک دارند، از طول عمر بالایی برخوردارند و نیاز به نگهداری کمتری دارند.
• سهولت در استفاده: عملکرد الکتریکی این شیرها باعث می‌شود که آن‌ها به راحتی از راه دور و به صورت خودکار کنترل شوند، که برای اتوماسیون سیستم‌های صنعتی بسیار مفید است.

معایب و محدودیت‌های خرید شیر پنوماتیک مغناطیسی

• نیاز به تأمین برق: شیرهای الکترومغناطیسی برای عملکرد خود نیاز به تأمین برق دارند که این ممکن است در شرایطی که برق قطع باشد یا در محیط‌هایی که تأمین برق مشکل است، مشکل‌ساز باشد.
• گرمای زیاد: در برخی از مدل‌ها، سیم‌پیچ سلنوئید ممکن است به‌دلیل عبور جریان زیاد، گرم شود و در صورت استفاده طولانی‌مدت، به خرابی شیر منجر شود.
• تأثیرات محیطی: شیرهای الکترومغناطیسی ممکن است در محیط‌های با شرایط خاص (مثلاً در معرض گرد و غبار یا رطوبت زیاد) با مشکلات عملکرد مواجه شوند.
• شیرهای پنوماتیک الکترومغناطیسی به‌دلیل دقت بالا، سرعت زیاد و قابلیت کنترل خودکار، جزء ابزارهای مهم در سیستم‌های پنوماتیک صنعتی و اتوماسیون محسوب می‌شوند.

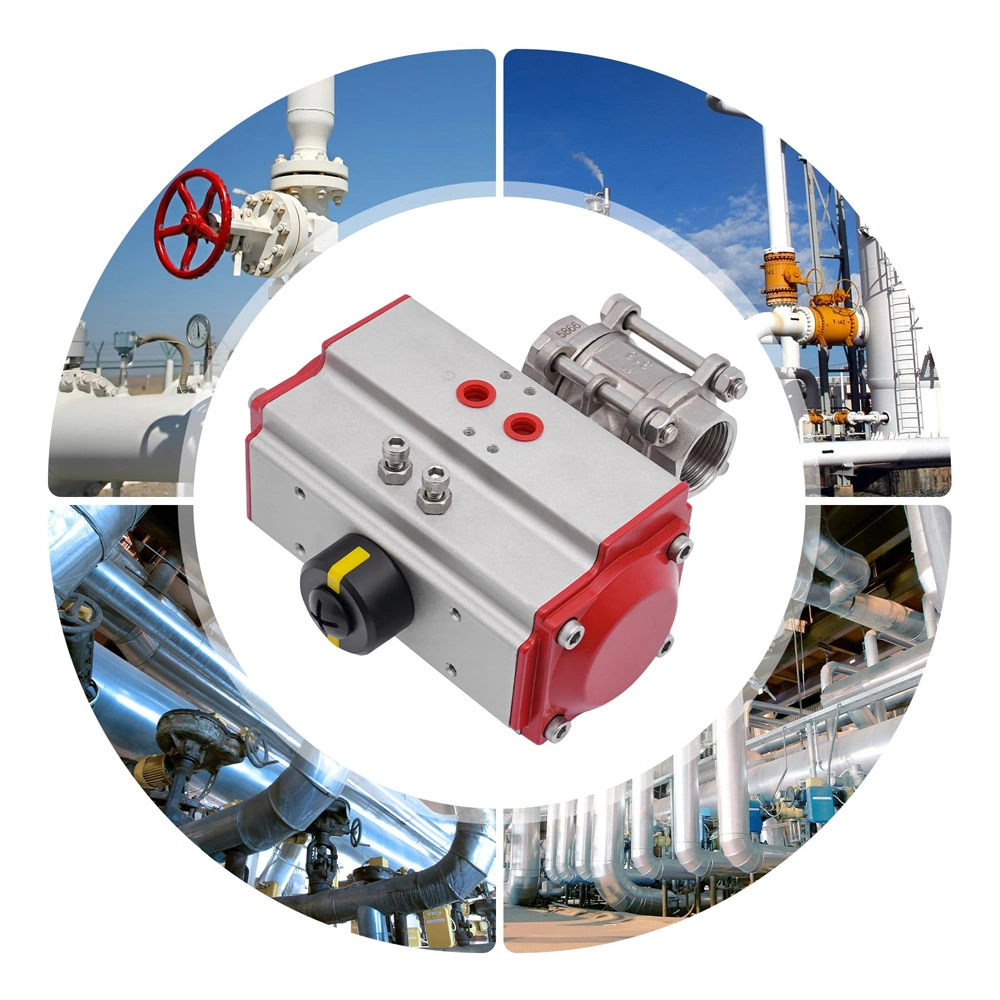

شیر پنوماتیک با عملگر پنوماتیک (Pneumatically Operated Valve)

شیرهای پنوماتیک با عملگر پنوماتیک (Pneumatically Operated Valve) نوعی شیر هستند که برای باز و بسته کردن جریان هوا یا گاز در سیستم‌های پنوماتیکی از نیروی فشار هوا یا گاز فشرده استفاده می‌کنند. در این نوع شیرها، عملگر یا محرک نیز از همان نیروی پنوماتیک (هوای فشرده) برای انجام عملیات لازم (مثل باز یا بسته شدن شیر) بهره می‌برد، برخلاف شیرهای الکترومغناطیسی که نیروی الکتریکی برای عملکردشان استفاده می‌شود.

این شیرها معمولاً برای کنترل جریان در سیستم‌های اتوماتیک و صنعتی به‌کار می‌روند و می‌توانند در انواع مختلفی از فرآیندهای صنعتی کاربرد داشته باشند.

ساختار و اجزای شیر پنوماتیک با عملگر پنوماتیک

شیرهای پنوماتیک با عملگر پنوماتیک از اجزای مختلفی تشکیل می‌شوند که هرکدام نقش مهمی در عملکرد کلی شیر دارند:

• بدنه شیر (Valve Body): بدنه شیر معمولاً از فلز یا مواد مقاوم به فشار و خوردگی ساخته می‌شود. این بدنه، فضای داخلی شیر را دربر می‌گیرد و اجزای دیگر را نگه می‌دارد.
• دیسک یا پیستون (Piston/Disk): این بخش از شیر برای باز یا بسته‌کردن جریان هوای فشرده در شیر استفاده می‌شود. وقتی شیر در حالت باز است، جریان هوا آزاد است و وقتی شیر بسته می‌شود، جریان قطع می‌شود.
• محرک پنوماتیک (Pneumatic Actuator): محرک پنوماتیک یک قسمت اساسی است که به‌وسیله فشار هوا یا گاز فشرده برای باز و بسته کردن دیسک شیر عمل می‌کند. این محرک می‌تواند از نوع‌های مختلفی باشد، مانند:
• محرک سیلندری (Cylinder Actuator): در این حالت، فشار هوای فشرده به‌صورت مستقیم باعث حرکت سیلندر می‌شود.
• محرک فنری (Spring Return Actuator): در این نوع محرک‌ها، فشار هوا باعث حرکت شیر به یک سمت می‌شود و در صورت قطع فشار، فنر به طور خودکار آن را به وضعیت اولیه بازمی‌گرداند.
• پورت‌های ورودی و خروجی (Inlet/Outlet Ports): این پورت‌ها مسیرهای ورود و خروج جریان هوا را برای سیستم تعیین می‌کنند. معمولاً پورت‌ها به صورت پیچیده‌تری طراحی می‌شوند که توانایی کنترل چندگانه جریان را فراهم کنند.
• سیستم کنترل (Control System): سیستم‌های کنترل مختلفی برای راه‌اندازی و تنظیم عملکرد این شیرها وجود دارند. این سیستم‌ها می‌توانند دستی، خودکار یا از طریق سیستم‌های الکتریکی یا پنوماتیکی کنترل شوند.

نحوه عملکرد شیر پنوماتیک با عملگر پنوماتیک

عملکرد شیرهای پنوماتیک با عملگر پنوماتیک به‌صورت زیر است:

• ورود فشار هوا به عملگر: برای شروع عملیات باز یا بسته شدن شیر، باید فشار هوای فشرده وارد عملگر پنوماتیک شود. این فشار باعث می‌شود که عملگر حرکت کرده و دیسک یا پیستون شیر را جابجا کند.
• حالت باز یا بسته شیر: هنگامی که فشار هوا به عملگر وارد می‌شود، پیستون یا دیسک شیر حرکت کرده و شیر باز می‌شود. برعکس، هنگامی که فشار قطع می‌شود یا به طرف دیگر عملگر اعمال می‌شود، دیسک یا پیستون به وضعیت بسته بازمی‌گردد و جریان قطع می‌شود.
• بازگشت به وضعیت اولیه: بسیاری از شیرهای پنوماتیک با عملگر پنوماتیک دارای سیستم‌های بازگشت به وضعیت اولیه هستند که می‌توانند به‌طور خودکار شیر را به حالت بسته بازگردانند. این کار معمولاً با استفاده از فنر انجام می‌شود.
• کنترل جریان: بسته به نوع شیر و تنظیمات آن، شیر می‌تواند جریان هوا را در پورت‌های مختلف به‌طور مستقیم یا با تغییرات مختلف کنترل کند. بعضی از این شیرها دارای چندین پورت هستند که به‌صورت مجزا می‌توانند جریان هوا را به قسمت‌های مختلف سیستم هدایت کنند.

انواع شیرهای پنوماتیک با عملگر پنوماتیک

شیرهای پنوماتیک با عملگر پنوماتیک در انواع مختلفی طراحی می‌شوند که می‌توانند بر اساس نیازهای مختلف کاربردی تنظیم شوند:

• شیرهای دو طرفه (2/2): این شیرها دارای دو پورت ورودی و خروجی هستند و معمولاً برای کنترل ساده جریان هوا به کار می‌روند. در این مدل‌ها، یا جریان هوا به سمت خروجی هدایت می‌شود یا کاملاً قطع می‌شود.
• شیرهای سه طرفه (3/2): این شیرها دارای سه پورت هستند و می‌توانند جریان هوا را به دو مسیر مختلف هدایت کنند. معمولاً برای کاربردهایی که نیاز به هدایت هوا به دو جهت مختلف دارند، استفاده می‌شوند.
• شیرهای چهار طرفه (4/2 یا 4/3): این شیرها چهار پورت دارند و برای کنترل جریان در سیستم‌های پیچیده‌تر به‌کار می‌روند. شیرهای 4/2 معمولاً در سیستم‌های کنترل حرکت‌های خطی استفاده می‌شوند، در حالی که شیرهای 4/3 برای کنترل‌های دقیق‌تر جریان و فشار طراحی شده‌اند.

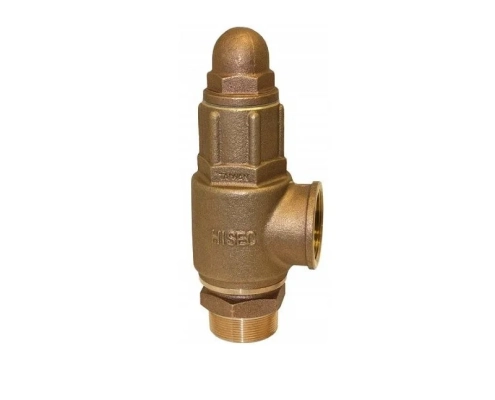

• شیرهای ایمنی (Safety Valves): برخی از این شیرها به‌طور خاص برای ایمنی طراحی شده‌اند و از ورود فشار اضافی به سیستم جلوگیری می‌کنند. این نوع شیرها معمولاً به‌صورت خودکار باز می‌شوند تا فشار را کاهش دهند.

مزایا و ویژگی‌های شیرهای پنوماتیک با عملگر پنوماتیک

• قابلیت کنترل دقیق: شیرهای پنوماتیک با عملگر پنوماتیک قابلیت کنترل دقیق جریان هوا را دارند که در بسیاری از فرآیندهای صنعتی و اتوماسیون ضروری است.
• سرعت عملکرد بالا: این شیرها قابلیت تغییر سریع وضعیت (باز و بسته) دارند و برای کاربردهایی که به زمان واکنش سریع نیاز دارند، مناسب هستند.
• سهولت در کنترل از راه دور: بسیاری از این شیرها به‌راحتی از طریق سیستم‌های کنترلی پنوماتیکی یا اتوماتیک قابل کنترل هستند و نیازی به تعامل مستقیم با اپراتور ندارند.
• مقاومت بالا در برابر شرایط محیطی: این شیرها به‌خاطر طراحی مقاوم‌شان، می‌توانند در محیط‌های صنعتی و با شرایط سخت کار کنند. این ویژگی‌ها باعث افزایش عمر مفید سیستم‌های پنوماتیک می‌شود.
• عدم نیاز به نیروی الکتریکی: برخلاف شیرهای الکترومغناطیسی، شیرهای پنوماتیک با عملگر پنوماتیک نیازی به برق ندارند و می‌توانند تنها با فشار هوای فشرده کار کنند، که این می‌تواند در برخی محیط‌ها یک مزیت بزرگ باشد.

معایب و محدودیت‌ها شیرالات پنوماتیک با عملگر پنوماتیک

• نیاز به منبع فشار هوا: شیرالات پنوماتیک با عملگر پنوماتیک برای عملکرد خود به منبع فشار هوای فشرده نیاز دارند. اگر این منبع فشار از کار بیافتد، شیر قادر به عملکرد نخواهد بود.
• محدودیت در دقت: اگرچه این شیرها دقت خوبی دارند، اما در برخی کاربردهای خاص نیاز به دقت بیشتری ممکن است با شیرهای الکترومغناطیسی یا دیگر تکنولوژی‌های کنترل هوشمند برطرف شود.
• نیاز به نگهداری: این شیرها به‌خصوص در محیط‌های صنعتی که گرد و غبار یا آلاینده‌های دیگر وجود دارد، ممکن است به نگهداری دوره‌ای نیاز داشته باشند.
• شیرهای پنوماتیک با عملگر پنوماتیک در سیستم‌های صنعتی بسیار موثر و کارآمد هستند و به دلیل مزایای متعدد خود، به‌ویژه در زمینه‌هایی که نیاز به سرعت و کنترل دقیق دارند، به‌طور گسترده‌ای استفاده می‌شوند.

شیر پنوماتیک با عملگر مکانیکی (Mechanical Pneumatic Valve)

شیر پنوماتیک با عملگر مکانیکی نوعی از شیرهای پنوماتیک است که برای کنترل جریان هوا یا گاز فشرده با استفاده از مکانیزم‌های مکانیکی عمل می‌کند. به‌جای استفاده از نیروهای الکتریکی یا صرفاً پنوماتیک، این شیرها از اهرم‌ها، دکمه‌ها، چرخ‌ها یا سایر مکانیزم‌های مکانیکی برای کنترل فرآیند باز و بسته کردن شیر بهره می‌برند.

این نوع شیرها اغلب در محیط‌هایی که نیاز به کنترل مستقیم و دستی جریان هوا هست، یا در جایی که شرایط محیطی استفاده از سیستم‌های الکترونیکی یا تمام‌پنوماتیک را محدود می‌کند، به‌کار می‌روند.

ساختار و اجزای شیر پنوماتیک با عملگر مکانیکی

بعضی از اجزای اصلی این نوع شیرها به شرح زیر است:

• بدنه شیر (Valve Body): بدنه شیر معمولاً از مواد مقاوم به فشار و خوردگی ساخته می‌شود که سایر اجزای شیر را دربر می‌گیرد و فضای داخلی آن را محافظت می‌کند.
• دیسک یا پیستون (Piston/Disk): مانند سایر شیرهای پنوماتیک، این بخش برای باز و بسته کردن مسیر جریان هوا استفاده می‌شود.
• اهرم مکانیکی (Mechanical Lever): این اهرم یا مکانیزم مشابهی به‌عنوان نقطه کنترل شیر عمل می‌کند و با حرکت مکانیکی مستقیم، دیسک یا پیستون را جابجا می‌کند.
• سیستم فنری (Spring Mechanism): در برخی از مدل‌ها، برای بازگشت به وضعیت اولیه، از سیستم‌های فنری استفاده می‌شود که پس از برداشتن نیروی مکانیکی، عملگر را به موقعیت بسته بازمی‌گردانند.
• پورت‌های جریان (Flow Ports): این پورت‌ها برای وارد و خارج شدن جریان هوا طراحی شده‌اند و تعداد و نوع آن‌ها بسته به نوع شیر و کاربرد متفاوت است.

نحوه عملکرد شیر پنوماتیک با عملگر مکانیکی

عملکرد این شیرها بیشتر مستقیم و بدون واسطه الکتریکی یا کنترلی دیگر است:

• عمل مکانیکی برای باز یا بسته کردن شیر: با فشردن یک دکمه، کشیدن یا فشار دادن یک اهرم، یا چرخاندن یک چرخ، دیسک یا پیستون شیر مکانیکی به حرکت در می‌آید که مستقیماً جریان هوا را کنترل می‌کند.
• کنترل مستقیم جریان هوا: با انجام عمل مکانیکی، شیر به وضعیت باز یا بسته تغییر مکان می‌دهد، اجازه می‌دهد هوا از طریق پورت‌ها جریان پیدا کند یا جریان را متوقف می‌کند.
• بازگشت به وضعیت اولیه: بسیاری از شیرهای مکانیکی به گونه‌ای طراحی شده‌اند که پس از قطع عمل مکانیکی، مانند برگشت اهرم به موقعیت اولی، فنر داخلی باعث برگشت به وضعیت بسته می‌شود.

ویژگی‌ها و مزایای شیرهای پنوماتیک با عملگر مکانیکی

• ساده و قابل اعتماد: به‌علت سادگی و مکانیکی بودن، این شیرها اغلب نیازمند نگهداری کمتری هستند و به‌راحتی قابل فهم برای استفاده در کاربردهای دستی هستند.
• عدم نیاز به نیروی برق: نیازی به برق یا منابع نیروی خارجی ندارند، که این خود در محیط‌های خاص یک مزیت محسوب می‌شود.
• سهولت تعمیر و نگهداری: به دلیل ساختار ساده، در صورت نیاز، تعمیر و نگهداری آنها به سرعت و با هزینه کمتر امکان‌پذیر است.
• عملکرد در شرایط سخت محیطی: در محیط‌های صنعتی که آلاینده ها، گرد و غبار یا شرایط جوی مختلف وجود دارد، این نوع شیرها معمولا عملکرد بهتری دارند چرا که سیستم الکتریکی ندارند که بتواند تحت تأثیر شرایط محیطی قرار گیرد.

محدودیت‌ها و معایب شیرالات پنوماتیک مکانیکی

• نیاز به نیروی دستی: استفاده از این شیرها معمولاً نیاز به عملکرد دستی دارد که در برخی شرایط ممکن است کارا نباشد.
• عدم امکان اتوماسیون آسان: برخلاف شیرهای الکترومغناطیسی یا پنوماتیکی، این شیرها به‌طور مستقیم نمی‌توانند در سیستم‌های اتوماسیون بدون واسطه انسانی عمل کنند.
• طیف کاربرد محدود: به‌علت نیاز به دخالت انسان برای عملکرد، ممکن است در تمام شرایط یا محیط‌ها کاربرد نداشته باشند.
• شیرهای پنوماتیک با عملگر مکانیکی به دلیل طراحی ساده و قابلیت اعتماد بالا در محیط‌های صنعتی خاصی که نیاز به کنترل دستی و بدون نیاز به منابع الکتریکی را دارند، همچنان جایگاه خود را حفظ کرده‌اند.

مزایا و کاربردها شیرهای پنوماتیک

• سرعت عملیات: شیرالات پنوماتیک به سرعت می‌توانند تغییر حالت دهند و برای کاربردهایی که نیاز به واکنش سریع دارند، ایده‌آل هستند.
• تمیزی: این شیرها برای کاربردهایی که نیاز به محیط پاک دارند، مناسبند زیرا از هوا به جای روغن هیدرولیک استفاده می‌کنند.
• قابلیت کنترلی بالا: این شیرها به مهندسان اجازه می‌دهند تا جریان هوا را با دقت بالایی کنترل کنند.

شیرالات پنوماتیک به دلیل ویژگی‌های منحصر به فردشان در بسیاری از صنایع بزرگ و کوچک کاربرد دارد و بسته به نوع و طراحی، می‌توانند طیف وسیعی از نیازهای صنعتی را پوشش دهند.
