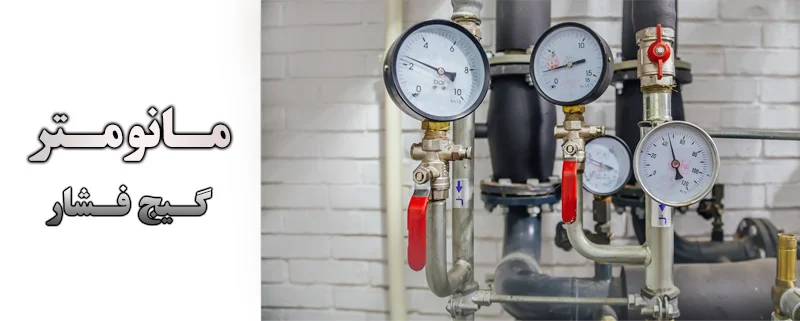

مانومتر

خرید و قیمت مانومتر یا گیج فشار

مانومتر (Manometer) یا گیج فشار، ابزاری است که برای اندازه‌گیری فشار یک سیال (مایع یا گاز) استفاده می‌شود. مانومترها انواع مختلفی دارند، اما همه آن‌ها بر اساس یک اصل کلی کار می‌کنند: مقایسه فشار نامعلوم با یک فشار مرجع (معمولاً فشار اتمسفر).

انواع مانومترها

• مانومترهای U شکل: این نوع مانومتر، ساده‌ترین نوع مانومتر است و از یک لوله U شکل تشکیل شده است که با یک مایع (معمولاً آب یا جیوه) پر شده است. یک سر لوله به فشار نامعلوم و سر دیگر به فشار مرجع (معمولاً اتمسفر) متصل می‌شود. اختلاف ارتفاع مایع در دو بازوی لوله، نشان‌دهنده اختلاف فشار بین فشار نامعلوم و فشار مرجع است.
• مانومترهای مایل: این نوع مانومتر شبیه مانومتر U شکل است، اما لوله U شکل آن به صورت مایل قرار گرفته است. این کار باعث افزایش دقت اندازه‌گیری می‌شود، زیرا تغییرات کوچک در فشار، باعث تغییرات بزرگتری در ارتفاع مایع در لوله مایل می‌شود.
• مانومترهای تفاضلی: این نوع مانومتر برای اندازه‌گیری اختلاف فشار بین دو نقطه استفاده می‌شود. دو سر لوله U شکل به دو نقطه‌ای که می‌خواهیم اختلاف فشار بین آن‌ها را اندازه‌گیری کنیم متصل می‌شوند. اختلاف ارتفاع مایع در دو بازوی لوله، نشان‌دهنده اختلاف فشار بین دو نقطه است.

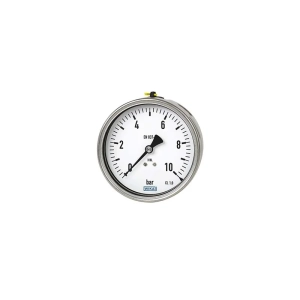

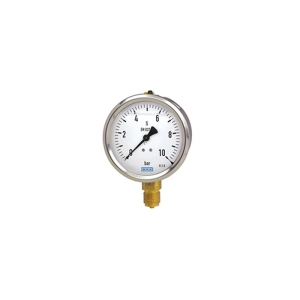

• مانومترهای بوردون تیوب (Bourdon Tube): این نوع مانومتر از یک لوله فلزی خمیده به نام لوله بوردون استفاده می‌کند. وقتی فشار به داخل لوله بوردون وارد می‌شود، لوله تمایل به راست شدن دارد. این حرکت لوله، از طریق یک مکانیزم به یک عقربه متصل می‌شود که روی یک صفحه مدرج، مقدار فشار را نشان می‌دهد.
• مانومترهای دیجیتال: این نوع مانومتر از سنسورهای الکترونیکی برای اندازه‌گیری فشار استفاده می‌کند. مقدار فشار به صورت دیجیتال روی یک صفحه نمایش نشان داده می‌شود.

خواندن مطالب بیشتر: قیمت گیج فشار پکنج نمایندگی

نحوه کار مانومترها

مانومترهای مختلف با توجه به نوع ساخت و ساختار، مکانیزم و عملکرد متفاوتی دارند. در ادامه هرکدام را توضیح می دهیم.

مانومترهای U شکل:

• • وقتی فشار در دو طرف لوله U شکل برابر باشد، سطح مایع در دو بازوی لوله در یک سطح قرار می‌گیرد.
  • وقتی فشار در یک طرف لوله بیشتر شود، سطح مایع در آن طرف پایین می‌رود و سطح مایع در طرف دیگر بالا می‌رود.
  • اختلاف ارتفاع مایع در دو بازوی لوله، متناسب با اختلاف فشار بین دو طرف لوله است. این اختلاف فشار را می‌توان با استفاده از فرمول زیر محاسبه کرد:
    • ΔP = ρgh
    • که در آن:
      • ΔP: اختلاف فشار
      • ρ: چگالی مایع
      • g: شتاب گرانشی
      • h: اختلاف ارتفاع مایع

مانومترهای بوردون تیوب

• • وقتی فشار به داخل لوله بوردون وارد می‌شود، لوله تمایل به راست شدن دارد.

  • این حرکت لوله، از طریق یک مکانیزم (معمولاً یک سری اهرم و دنده) به یک عقربه متصل می‌شود.
  • حرکت عقربه روی صفحه مدرج، مقدار فشار را نشان می‌دهد.

خواندن مطالب بیشتر: نمایندگی ویکا

مانومترهای دیجیتال

• • فشار سیال به یک سنسور الکترونیکی وارد می‌شود.
  • سنسور، فشار را به یک سیگنال الکتریکی تبدیل می‌کند.
  • سیگنال الکتریکی توسط یک مدار الکترونیکی پردازش می‌شود.
  • مقدار فشار به صورت دیجیتال روی یک صفحه نمایش نشان داده می‌شود.

مانومترهای دیافراگمی

در این نوع مانومترها، فشار به یک دیافراگم فلزی انعطاف پذیر اعمال می‌شود. این فشار باعث تغییر شکل دیافراگم می‌شود. میزان تغییر شکل دیافراگم با فشار متناسب است و توسط یک سنسور به یک سیگنال الکتریکی تبدیل شده و نمایش داده می‌شود.

خواندن مطالب بیشتر: قیمت ابزار دقیق سوئیچ لاک

مانومترهای پیستونی

فشار به یک پیستون با مساحت مشخص اعمال می‌شود. این فشار نیرویی ایجاد می‌کند که با نیروی ناشی از وزنه‌های کالیبره شده مقابله می‌کند. هنگامی که نیروها متعادل شوند، فشار برابر است با وزن تقسیم بر مساحت.

بهترین های مانومتر ( گیج فشار )

برند ویکا WIKA ، پکنز PAKKENS ، سوئیچ لاک SWAGELOK ، اف جی FG از جمله برندهایی هستند که به اصطلاح جواب خود را پس داده اند و در بسیاری از پروژه های بزرگ استفاده می گردند. الیار صنعت شایا به عنوان تامین کننده و پخش کننده انواع گیج فشار سوئیچ لاک، ویکا، پکنز، ویلاک و دیگر برندهای معتبر، شناخته شده است. شما عزیزان می توانید بدون واسطه و اصطلاحا با کف قیمت و از آن مهمتر با ضمانت اصل بودن کالا، خریداری نمایید. ما الیار صنعتی ها بر ارزش زمان شما واقف هستیم و پس از تایید پیش فاکتور توسط شما، به سرعت بار از انبار به محل پروژه ارسال می گردد.

کاربردهای مانومترها

• صنایع نفت و گاز: اندازه‌گیری فشار در خطوط لوله، مخازن و تجهیزات فرآیندی.
• صنایع شیمیایی: اندازه‌گیری فشار در راکتورها، مخازن و سیستم‌های لوله‌کشی.
• صنایع غذایی: اندازه‌گیری فشار در سیستم‌های تولید و بسته‌بندی مواد غذایی.
• صنایع دارویی: اندازه‌گیری فشار در سیستم‌های تولید دارو و مواد اولیه دارویی.
• HVAC (گرمایش، تهویه و مطبوع‌سازی): اندازه‌گیری فشار در سیستم‌های تهویه مطبوع، گرمایش و سرمایش.
• پزشکی: اندازه‌گیری فشار خون.
• خودروسازی: اندازه‌گیری فشار روغن موتور، فشار تایرها و فشار سیستم‌های هیدرولیک.
• هواشناسی: اندازه‌گیری فشار هوا.

به طور خلاصه، مانومتر ابزاری است که برای اندازه‌گیری فشار سیالات استفاده می‌شود. مانومترها انواع مختلفی دارند که هر کدام برای کاربردهای خاصی مناسب هستند. نحوه کار مانومترها بر اساس مقایسه فشار نامعلوم با یک فشار مرجع یا اندازه‌گیری تغییر شکل یک عنصر حساس به فشار است.
