راهنمای خرید لرزه گیر اکاردئونی فلنج دار

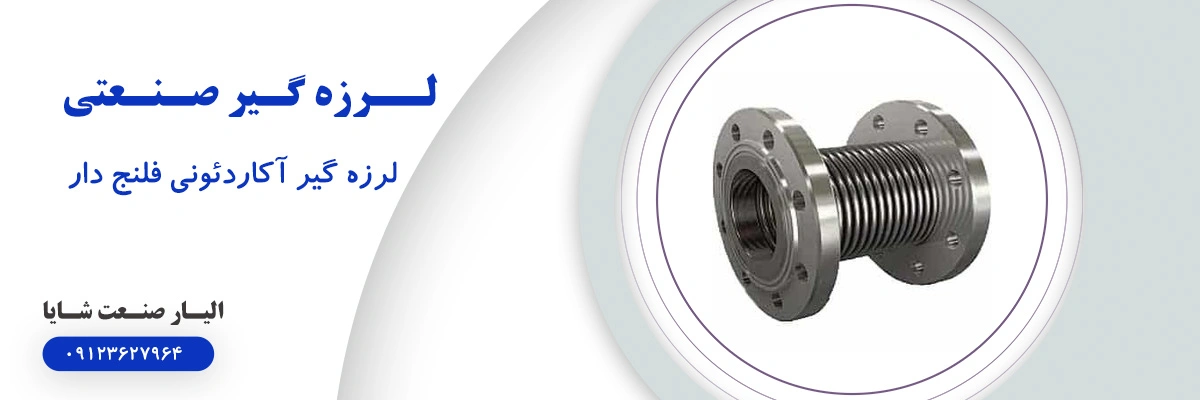

لرزه‌گیر اکاردئونی فلنج دار نوعی لرزه‌گیر است که در سیستم‌های لوله‌کشی برای جذب ارتعاشات و نوسانات ناشی از تجهیزات مکانیکی مانند پمپ‌ها، کمپرسورها و موتورها استفاده می‌شود. ویژگی متمایز آن، وجود فلنج در دو انتهای لرزه‌گیر است. قبل از آنکه یه ادامه این مطلب بپردازیم بهتر است بدانید شما عزیزان می توانید برای دریافت مشاوره و لیست قیمت محصولات با کارشناسان الیار صنعت شایا از طریق شماره 09123627964 تماس حاصل بفرمایید.
ویژگی‌های اصلی لرزه گیر اکاردئونی فلنجی
-
ساختار آکاردئونی: مانند دیگر لرزه‌گیرهای اکاردئونی، این نوع نیز دارای یک بدنه انعطاف‌پذیر و چین‌دار (آکاردئونی) است که از جنس‌های مختلفی مانند فولاد ضد زنگ، فولاد کربنی، یا آلیاژهای دیگر ساخته می‌شود. این ساختار آکاردئونی به لرزه‌گیر اجازه می‌دهد تا ارتعاشات را جذب کند و به عنوان یک مفصل انعطاف‌پذیر عمل کند.
-
فلنج‌ها: در دو انتهای لرزه‌گیر، فلنج‌هایی تعبیه شده است. این فلنج‌ها به وسیله پیچ و مهره به فلنج‌های مشابهی که روی لوله‌ها یا تجهیزات نصب شده‌اند، متصل می‌شوند. استفاده از فلنج‌ها، نصب و جداسازی لرزه‌گیر را آسان‌تر و سریع‌تر می‌کند. همچنین، این اتصال محکم و قابل اعتماد است.
-
جذب ارتعاشات: لرزه‌گیر آکاردئونی فلنجدار با جذب ارتعاشات، از انتقال این ارتعاشات به سایر قسمت‌های سیستم لوله‌کشی و تجهیزات جلوگیری می‌کند. این امر باعث افزایش عمر مفید تجهیزات و کاهش صدای ناشی از ارتعاشات می‌شود.
-
جبران انبساط و انقباض حرارتی: لرزه‌گیر آکاردئونی فلنجدار می‌تواند انبساط و انقباض حرارتی لوله‌ها را نیز جبران کند و از ایجاد تنش در سیستم لوله‌کشی جلوگیری نماید.
کاربرد لرزه گیر اکاردئونی فلنج دار
لرزه‌گیرهای آکاردئونی فلنجدار در طیف وسیعی از صنایع و کاربردها استفاده می‌شوند، از جمله:
- صنایع نفت و گاز
- صنایع پتروشیمی
- نیروگاه‌ها
- سیستم‌های تهویه مطبوع (HVAC)
- صنایع غذایی
- و …
مزایا لرزه گیر اکارئونی فلنجی:
- نصب و جداسازی آسان
- جذب موثر ارتعاشات
- جبران انبساط و انقباض حرارتی
- مقاومت بالا در برابر فشار و دما (بسته به جنس و طراحی)
معایب لرزه گیر اکاردئونی با فلنج:
- هزینه نسبتاً بالاتر نسبت به برخی از انواع دیگر لرزه‌گیرها
- ممکن است در برخی از کاربردها، حجم و ابعاد آن بزرگتر از لرزه گیرهای دیگر باشد.
در مجموع، لرزه‌گیر آکاردئونی فلنجدار یک انتخاب مناسب برای سیستم‌های لوله‌کشی است که نیاز به جذب ارتعاشات و نوسانات با نصب آسان و قابل اعتماد دارند.
تفاوت لرزه گیر اکاردئونی فلنج دار با سایر لرزه گیرها
تفاوت لرزه‌گیر فلنجی با سایر لرزه‌گیرها در نحوه اتصال آن به سیستم لوله‌کشی است. لرزه‌گیرهای فلنجی از طریق فلنج‌ها به لوله‌ها یا تجهیزات متصل می‌شوند، در حالی که سایر لرزه‌گیرها از روش‌های دیگری مانند جوشکاری، رزوه یا اتصال مکانیکی استفاده می‌کنند.
برای درک بهتر این تفاوت، انواع مختلف لرزه‌گیرها را بر اساس نوع اتصال بررسی می‌کنیم:
1. لرزه‌گیر فلنجی:
- نحوه اتصال: دارای فلنج در دو انتهای خود است که با استفاده از پیچ و مهره به فلنج‌های متناظر روی لوله‌ها یا تجهیزات متصل می‌شود.
- مزایا:
- نصب و جداسازی آسان و سریع: این ویژگی باعث می‌شود که لرزه‌گیرهای فلنجی برای سیستم‌هایی که نیاز به بازرسی، تعمیر یا تعویض دوره‌ای دارند، مناسب باشند.
- اتصال محکم و قابل اعتماد: فلنج‌ها اتصال قوی و بدون نشتی ایجاد می‌کنند.
- تنوع در اندازه و جنس: فلنج‌ها در اندازه‌ها و جنس‌های مختلف (مانند فولاد کربنی، فولاد ضد زنگ، چدن و غیره) موجود هستند و می‌توانند با شرایط مختلف کاری سازگار شوند.
- معایب:
- هزینه بالاتر نسبت به برخی از انواع دیگر لرزه‌گیرها.
- ابعاد بزرگتر نسبت به لرزه‌گیرهای جوشی یا رزوه‌ای.
2. لرزه‌گیر جوشی:
- نحوه اتصال: مستقیماً به لوله‌ها یا تجهیزات جوش داده می‌شود.
- مزایا:
- هزینه کمتر نسبت به لرزه‌گیرهای فلنجی.
- ابعاد کوچکتر و وزن کمتر.
- اتصال دائمی و بدون نشتی.
- معایب:
- نصب و جداسازی دشوارتر: نیاز به جوشکاری و برش دارد.
- تعمیر یا تعویض لرزه‌گیر نیازمند توقف عملیات و صرف زمان و هزینه بیشتر است.
- امکان ایجاد تنش در ناحیه جوش وجود دارد.
3. لرزه‌گیر رزوه‌ای (دنده‌ای):
- نحوه اتصال: با استفاده از رزوه (دنده) به لوله‌ها یا اتصالات رزوه‌ای متصل می‌شود.
- مزایا:
- هزینه نسبتاً کم.
- نصب آسان (بدون نیاز به جوشکاری).
- معایب:
- مناسب برای فشار و دمای پایین: اتصالات رزوه‌ای معمولاً در سیستم‌های با فشار و دمای بالا کاربرد ندارند.
- احتمال نشتی بیشتر نسبت به اتصالات فلنجی یا جوشی.
- محدودیت در اندازه و جنس.
4. لرزه‌گیر با اتصال مکانیکی (کامپریشن):
- نحوه اتصال: با استفاده از اتصالات مکانیکی (مانند بست یا فشرده‌ساز) به لوله‌ها متصل می‌شود.
- مزایا:
- نصب آسان و سریع (بدون نیاز به جوشکاری یا رزوه).
- مناسب برای تعمیرات و تغییرات سریع در سیستم.
- معایب:
- مناسب برای فشار و دمای پایین.
- احتمال نشتی بیشتر نسبت به اتصالات فلنجی یا جوشی.
- محدودیت در اندازه و جنس.
