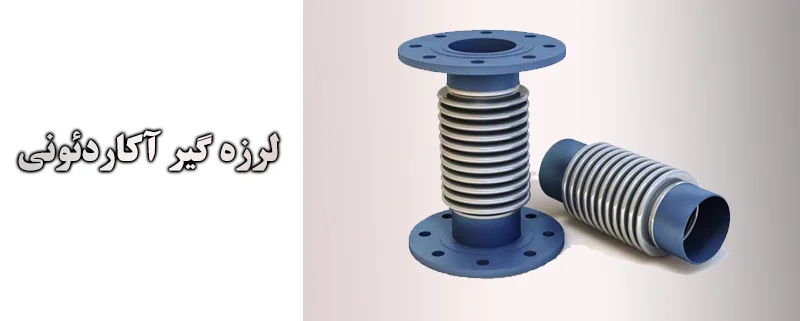

لرزه گیر آکاردئونی

لرزه گیر آکاردئونی چیست؟

لرزه گیر آکاردئونی یک نوع لرزه گیر فلزی است که برای کاهش ارتعاشات زاویه ای، محوری و جانبی در خطوط لوله و سیستم های صنعتی استفاده می شود. این لرزه گیرها از یک بیلوز یا بالون انعطاف پذیر که از جنس فلز ساخته شده است، تشکیل می شوند. بیلوز از چندین لایه ورق فلزی تشکیل شده که به هم وصل می شوند و به لرزه گیر انعطاف و انبساط در مواجهه با ارتعاشات کمک می کنند. با الیار صنعت شایا : بورس شیرآلات و اتصالات و لوله ، همراه باشید.

مشخصات فنی لرزه گیر آکاردئونی

لرزه گیر آکاردئونی دارای مشخصات فنی متنوعی هستند که بسته به نیاز های خاص هر پروژه می توانند تغییر کنند. در اینجا به برخی از مشخصات فنی اصلی آنها اشاره می کنم:

قطر: این لرزه گیرها در قطر های مختلف از 19 میلی متر تا 10000 میلی متر تولید می شوند.

فشار کاری: لرزه گیر آکاردئونی قابلیت تحمل فشار از وکیوم تا 200 بار را دارند.

محدوده دمایی: لرزه گیرهای آکاردئونی از 180 درجه سانتی گراد تا 800 درجه سانتی گراد ( 292 تا 1472 درجه فارنهایت ) قابل استفاده هستند.

انواع مقاطع: لرزه گیر های آکاردئونی در مقاطع مستطیلی، دایره ای و مدل های سفارشی تولید می شوند.

طول: طول لرزه گیرها به صورت استاندارد بوده و در صورت نیاز به صورت سفارشی ساخته میشوند.

انواع اتصال آکاردئونی

اتصالات آکاردئونی در انواع مختلفی تولید می شوند که هر کدام برای کاربرد های خاصی طراحی شده اند. در اینجا به برخی از انواع اصلی آنها اشاره می کنم:

اتصال آکاردئونی محوری: این نوع اتصال برای جذب حرکت های محوری در خطوط لوله استفاده می شود. این حرکت ها می توانند ناشی از تغییرات دما یا فشار باشند.

اتصال آکاردئونی جانبی: این نوع اتصال برای جذب حرکت های جانبی که عمود بر محور طولی لوله هستند، طراحی شده است. این نوع اتصال معمولا در سیستم هایی که نیاز به جا به جایی جانبی دارند، استفاده می شود.

اتصال آکاردئونی زاویه ای: این نوع اتصال برای جذب حرکت های زاویه ای در خطوط لوله استفاده می شود. این حرکت ها می توانند ناشی از تغییرات در جهت لوله یا نصب نادرست باشند.

اتصال آکاردئونی یونیورسال: این نوع اتصال ترکیبی از حرکت های محوری، جانبی و زاویه ای است و برای سیستم هایی که نیاز به انعطاف پذیری بالا دارند، مناسب است.

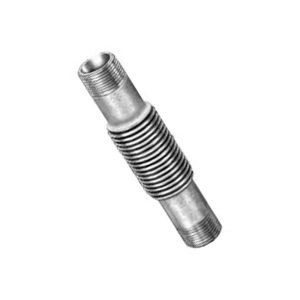

اتصال آکاردئونی گاردانی: این نوع اتصال برای جذب حرکت های پیچشی و زاویه ای در خطوط لوله استفاده می شود و معمولا در سیستم هایی که نیاز به کنترل دقیق حرکت ها دارند، به کار می رود.

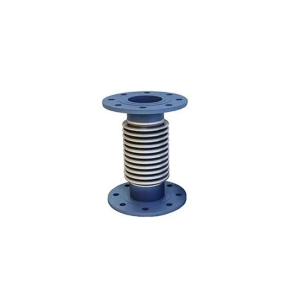

اتصال آکاردئونی فلنج دار: در لرزه گیر آکاردئونی فلنج دار اتصال دارای فلنج هایی است که به وسیله پیچ و مهره به سایر تجهیزات متصل می شود و نصب آسانی دارد.

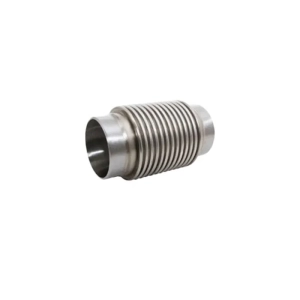

اتصال آکاردئونی جوشی: در لرزه گیر آکاردئونی جوشی اتصال به صورت مستقیم به خطوط لوله جوش داده می شود و برای سیستم هایی که نیاز به اتصال محکم و بدون نشتی دارند، مناسب است.

انواع لرزه گیر آکاردئونی

لرزه گیر آکاردئونی به سه نوع اصلی تقسیم می شوند که هر کدام برای جذب نوع خاصی از حرکت ها و ارتعاشات در خطوط لوله طراحی شده اند:

لرزه گیر آکاردئونی محوری: این نوع لرزه گیر برای جذب حرکت های محوری که در طول محور لوله رخ می دهند، استفاده می شود. این حرکت ها می توانند ناشی از تغییرات دما یا فشار باشند.

لرزه گیر آکاردئونی جانبی: این نوع لرزه گیر برای جذب حرکت های جانبی که عمود بر محور طولی لوله هستند، طراحی شده است. این نوع اتصال معمولا در سیستم هایی که نیاز به جا به جایی جانبی دارند، استفاده می شود.

لرزه گیر آکاردئونی زاویه ای: این نوع لرزه گیر برای جذب حرکت های زاویه ای در خطوط لوله استفاده می شود. این حرکت ها می توانند ناشی از تغییرات در جهت لوله یا نصب نادرست آن باشند.

مزیت لرزه گیر آکاردئونی

لرزه گیر آکاردئونی دارای مزایای متعددی هستند که آنها را به یک انتخاب محبوب در صنایع مختلف تبدیل کرده اند. در اینجا به برخی از مزایای اصلی آنها اشاره می کنم:

کاهش ارتعاشات و شوک ها: این لرزه گیرها به طور موثر ارتعاشات زاویه ای، محوری و جانبی را جذب می کنند و از انتقال آنها به سایر بخش های سیستم جلوگیری می کنند.

مقاوت بالا: به دلیل ساختار فلزی، مقاومت بالایی در برابر فشار و دما دارند و می توانند در شرایط سخت صنعتی عملکرد خوبی داشته باشند.

انعطاف پذیری: قابلیت انبساط و انقباض در مواجهه با تغییرات حرارتی و مکانیکی را دارند، که این ویژگی به کاهش تنش های مکانیکی در سیستم کمک می کند.

طول عمر بالا: به دلیل استفاده از مواد با کیفیت و طراحی مناسب، این لرزه گیر ها دارای طول عمر بالایی هستند و نیاز به نگهداری کمتری دارند.

نصب آسان: برخی از انواع لرزه گیرهای آکاردئونی دارای فلنج ها و اتصالاتی هستند که نصب و تعویض آنها را آسان می کند.

مقاومت در برابر خوردگی: لرزه گیرهای آکاردئونی فلزی معمولا از فولاد ضد زنگ ساخته می شوند که مقاومت بالایی در برابر خوردگی دارند.

تست و کنترل کیفیت لرزه گیر آکاردئونی

لرزه گیر های آکاردئونی تحت انواع مختلفی از تست های مخرب و غیر مخرب قرار می گیرند تا از کیفیت و عملکرد آنها اطمینان حاصل شود. در اینجا به برخی از این تست ها اشاره می کنم:

تست های مخرب عبارت اند از:

• تست کشش
• تست خمش
• تست ضربه
• تست سختی
• تست های غیر مخرب عبارت اند از:
• تست رادیوگرافی
• تست آلتراسونیک
• تست فشار پنوماتیک و نشتی
• تست فشار هیدرولیک
• آنالیز شیمیایی و فیزیکی متریال
• تست عمر خستگی

این تست ها به اطمینان از کیفیت و عملکرد بهینه لرزه گیرهای آکاردئونی کمک می کنند و از ایمنی و کارایی سیستم های صنعتی محافظت می کنند.

سخن آخر

در نهایت می توان گفت: لرزه گیر آکاردئونی بدلیل مزایای زیادی که دارند از آنها می توان در صنایع مختلفی مانند نفت و گاز، نیروگاه ها، صنایع شیمیایی و فولادی به طور گسترده استفاده کرد تا خطوط لوله و تجهیزات را در برابر ارتعاشات و لرزش های زاویه ای، محوری و جانبی محافظت کنند. در آخر، انتخاب لرزه گیر مناسب بستگی به نیاز های خاص هر پروژه دارد و مشاوره با کارشناسان فنی می تواند به انتخاب بهینه کمک کند.
