فلنج جوشی فولادی

فلنج جوشی فولادی چیست؟

فلنج جوشی فولادی نوعی از فلنج ها است که برای اتصال به لوله فلزی از طریق جوشکاری استفاده می شود. این فلنج ها به شکل دیسکی هستند و معمولا با استفاده از پیچ و مهره برای اتصال دو قطعه به یکدیگر به کار می روند. فلنج های جوشی در فشار های پایین و بالا مناسب هستند و به آسانی باز و بسته می شوند. انواع مختلفی از فلنج های جوشی وجود دارد، مانند فلنج گلودارجوشی، فلنج جوشی ساکت و فلنج اسلیپون. همچنین، پیشانی فلنج یا نشیمنگاه واشر روی فلنج نیز می تواند اشکال مختلفی داشته باشد، مانند پیشانی سطح برجسته، پیشانی صاف، پیشانی نوع حلقه ای و پیشانی زبانه و شیار که هر کدام برای شرایط خاصی طراحی شده اند. در ادامه با الیار صنعت شایا : elyarsanat.com همراه باشید.

مشخصات فنی فلنج جوشی

فلنج های جوشی از جنس های مختلفی مانند فولاد کربنی، فولاد آلیاژ، فولاد ضد زنگ، چدن و برنج تولید می شوند. همچنین، مشخصات فنی آنها شامل قطر داخلی، قطر خارجی، تعداد و قطر سوراخ ها، قطر پیچ مناسب و ضخامت آن است. لازم به ذکر است که فلنج های جوشی برای شرایطی با فشار و دمای بالا مناسب هستند و در سیستم های حیاتی که نیاز به اتصال دائمی دارند، استفاده می شوند. آنها توانایی مقاومت در برابر فشار داخلی، پیچش، خمش و تکانش هایی که به لوله ها وارد می شوند و همچنین تغییر دما و ایجاد
انبساط ها و انقباض ها را دارند.

مزایا اتصالات فلنجی جوشی

مونتاژ آسانتر این فلنج جوشی این امکان را می دهد که در محیط هایی که فضای کافی برای اتصال وجود ندارد، فلنج ها را می توان به راحتی نصب کرد.

همچنین فلنج ها در برابر شوک ها، لرزش ها،فشار بالا و افزایش ناگهانی فشار، مقاوم هستند، به ویژه در شلنگ ها و لوله های سایز بزرگ. این نوع اتصالات تعمیر و نگهداری را برایمان آسان کرده است. به طوری که در خطوط لوله طویل که نیاز به تعمیرات و نگهداری مداوم دارند، فلنج ها امکان دسترسی آسان و سریع را فراهم میکنند.

فلنج ها مطابق با استاندارد های مشخص تولید می شوند، بنابراین نیاز به محاسبات خاصی برای تشخیص ابعاد و طراحی ندارند. فلنج ها به سادگی قابل جداسازی و جایگزینی هستند، که این امر با باز کردن چند پیچ و مهره امکان پذیر است.

معایب اتصالات فلنجی جوشی

فلنج های جوشی پس از نصب، به طور دائم به لوله ها متصل می شوند و برای استفاده مجدد باید با عملیات برش کاری از لوله جدا شوند که می تواند سبب ایجاد تنش های مکانیکی و گرمایی مجدد و مشکلات متالوژیکی در جوشکاری دوباره شود. و این یعنی عدم قابلیت استفاده مجدد. بعضی از فلنج های جوشی، مانند انواع فلنج پلی اتیلن برای فشار بالاتر از 16 اتمسفر مناسب نیستند و این یعنی اتصالات فلنجی محدودیت در فشار کاری دارند.

فلنج های پلی اتیلن برای انتقال مایعات بسیار داغ مناسب نیستند زیرا در دمای بالا ذوب می شوند. و این بدین معناست که اتصالات فلنجی محدودیت در دما دارند. انتقال محلول های روغنی با فلنج های پلی اتیلن ممکن نیست. که این یعنی اتصالات فلنجی محدودیت در مواد دارند. برای نصب فلنج های جوشی، ابتدا لوله ها باید به دقت جوش داده شوند و سپس اتصالات با آن تنظیم می شوند که نیازمند مهارت و دقت بالایی است.

استاندارد های فلنج جوشی فولادی

استانداردهای مختلفی برای فلنج های جوشی فولادی وجود دارد که به شرح زیر است:

ISO7005-DIN2501 : این استاندارد،فلنج های فولادی را براساس طراحی و تولید به چندین نوع تقسیم می کند و شامل فلنج هایی با فشار های مختلف است.

ASMEB16.5 : این استاندارد فلنج ها را به کلاس های 150، 300، 600، 400، 2500، 1500 و 900 تقسیم بندی می کند.

ASME B16.47 : این استاندارد ابعاد فلنج ها را مشخص می کند و فلنج ها را به کلاس های 150، 900، 600، 300 دسته بندی می کند.

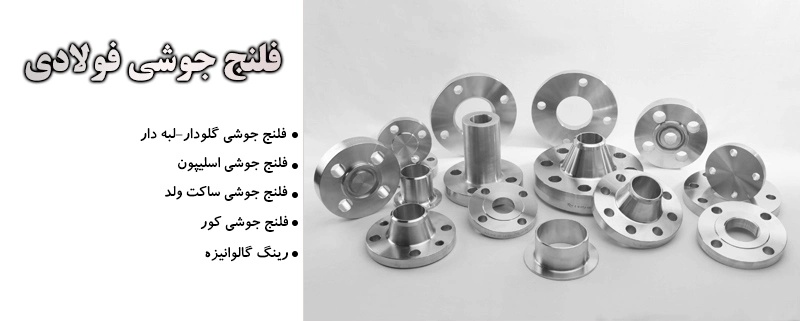

انواع فلنج جوشی

فلنج های جوشی انواع مختلفی دارند که برای کاربرد های گوناگون در صنایع مختلف استفاده میشوند. در اینجا به توضیح مختصری درباره هر یک از انواع فلنج های جوشی که نام خواهیم برد میپردازم. با الیار صنعت شایا: بورس اتصالات و شیرآلات صنعتی همراه باشید.

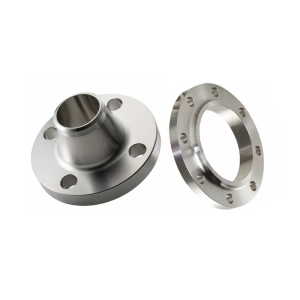

فلنج گلودار جوشی

فلنج گلودار جوشی دارای یک سطح گلویی برای جلوگیری از نشت و خرابی در اتصالات است و برای اتصالات با فشار و دمای بالا مناسب است.

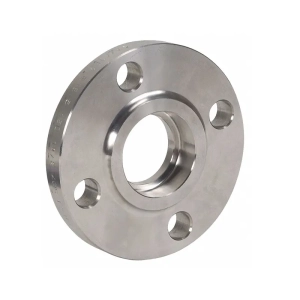

فلنج جوشی ساکت ولد

فلنج ساکت جوشی برای اتصال های قوی و بدون نشتی مناسب است و می تواند جایگزین خوبی برای فلنج اسلیپون یا فلنج گلودار جوشی باشد.

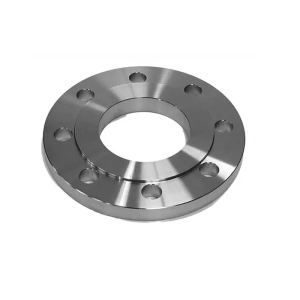

فلنج جوشی اسلیپون

فلنج جوشی اسلیپون توسط یک یا دو جوش در داخل و خارج فلنج به لوله متصل می شوند و برای کاربرد های فشار پایین تر مورد استفاده قرار می گیرند.

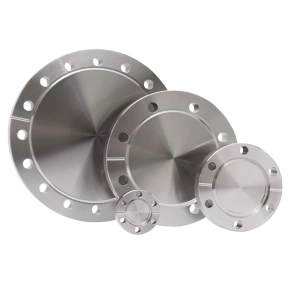

فلنج کور

فلنج کور برای مسدود کردن موقت یا دائم مسیر جریان در خطوط و تجهیزات استفاده می شود و در سایز ها و کلاس های مختلف تولید می گردد.

صورت فلنج جوشی

فلنج های جوشی به صورت کلی در دو گروه قرار می گیرند: فلنج هایی که جوش به صورت مستقیم بر روی تاج فلنج و یا در گلوی داخلی آن می نشیند و فلنج هایی که جوش به صورت غیر مستقیم در ادامه گلویی فلنج می نشیند.

کاربرد فلنج های جوشی

فلنج های جوشی در صنایع مختلف کاربرد های گسترده ای دارند. از جمله کاربرد های اصلی آنها عبارتند از:

اتصالات لوله به تجهیزات

فلنج ها برای اتصال لوله ها به تجهیزات مختلف مانند پمپ ها، کمپرسورها، مخازن تحت فشار و غیره استفاده می شود.

اتصال به شیرها

فلنج ها برای اتصال به انواع شیرآلات صنعتی و دیگر اقلامی که در مسیر لوله قرار دارند و نیاز به تعمیرات احتمالی دارند،کاربرد دارند.

اتصال به تجهیزات ابزار دقیق

فلنج ها برای اتصال به تجهیزات ابزار دقیق که نیاز به تعمیرات احتمالی و یا کالیبراسیون دارند، استفاده می شوند.

تغییر متریال در لوله کشی

فلنج ها می توانند برای تغییر متریال در مسیر لوله کشی به کار روند.

جداسازی آسان

فلنج ها به دلیل قابلیت جداسازی آسان، در مواردی که نیاز به بازرسی،تعمیر یا تعویض قطعات وجود دارد، مفید هستند.

سخن آخر

فلنج های جوشی فولادی از جمله اتصالات حیاتی در صنایع مختلف به شمار می روند که نقش کلیدی در اطمینان از ایمنی و کارایی سیستم های لوله کشی دارند. با توجه به تنوع مواد، ابعاد و استاندارد های موجود، انتخاب فلنج مناسب می تواند تاثیر بسزایی در عملکرد و طول عمر سیستم های لوله کشی داشته باشد. در نهایت، فلنج های جوشی فولادی به دلیل مقاومت بالا در برابر فشار و دما، انتخابی مطمئن برای پروژه های صنعتی هستند که نیاز به اتصالات محکم و دوام بالا دارند. این اتصالات به ما امکان می دهند تا با خیال راحت تری به بهره برداری از تاسیسات صنعتی بپردازیم.
