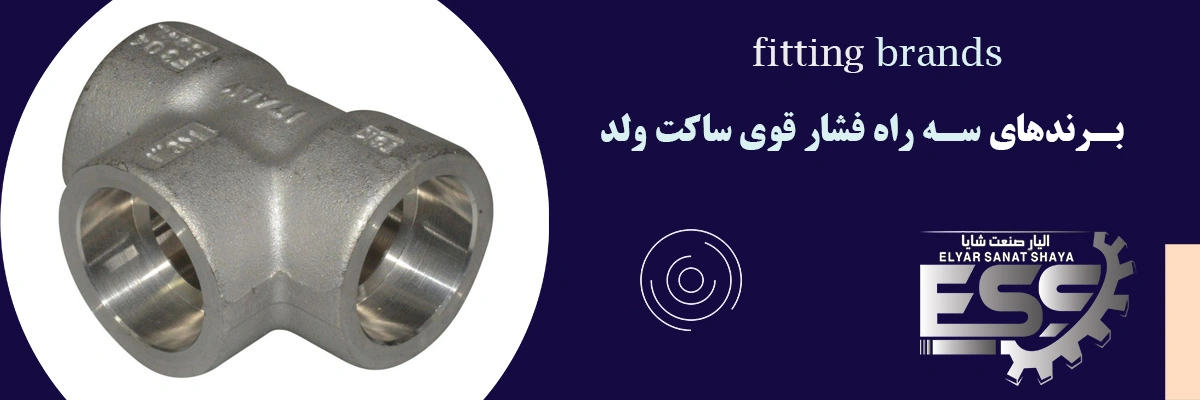

سه راه فشار قوی ساکت ولد یا Socket Weld Tee یکی از اتصالات ساکت ولد مورد استفاده در سیستم‌های لوله‌کشی فشار قوی است که برای تقسیم یا ترکیب جریان سیال (مایعات، گازها یا بخار) در جریان‌های لوله‌کشی به کار می‌رود. این نوع سه‌راهی‌ها برای فشارهای کاری بالا طراحی شده‌اند و معمولاً در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سایر سیستم‌های صنعتی با دما و فشار بالا استفاده می‌شوند.

خواندن مطالب بیشتر: قیمت لوله گالوالنیزه

ویژگی‌های سه راه فشار قوی ساکت ولد

نوع اتصال سه راه فشار قوی ساکت ولد

اتصال سه راه به لوله‌ها از نوع ساکت ولد (Socket Weld) است. در این نوع اتصال، لوله‌ها داخل سوکت (شکاف موجود) در سه راه فشار قوی ساکت ولد قرار می‌گیرند و از طریق جوشکاری محیطی به صورت دائم به سه راه متصل می‌شوند. این نوع اتصال باعث افزایش مقاومت در برابر نشت و فشار می‌شود.

انواع سه راه ساکت ولد فشار قوی

سه‌راهی مساوی (Equal Tee)

قطر تمام شاخه‌های سه‌راهی برابر است.

سه راه کاهنده (Reducing Tee)

قطر یکی از شاخه‌ها کوچکتر از سایر شاخه‌هاست، که برای انشعابات با سایز متفاوت به کار می‌رود.

خواندن مطالب بیشتر: قیمت شیر کیتز اصل ژاپن

طبقه‌بندی فشار کاری

این سه‌راه فشار قوی ساکت ولد در کلاس‌های فشار زیر تولید می‌شوند:

3000# (3000 پوند)

6000# (6000 پوند)

9000# (9000 پوند)

این اعداد نشان‌دهنده حداکثر فشار قابل تحمل برای سه‌راهی است.

جنس مواد مورد استفاده سه راه ساکت ولد

• فولاد کربنی (Carbon Steel)، مانند A105 یا ASTM A350 LF2
• فولاد آلیاژی (Alloy Steel)، مانند A182 F5، F9 یا F11
• فولاد ضدزنگ (Stainless Steel)، مانند SS304، SS316

آلیاژهای خاص برای مصارف خاص (مانند نیکل یا آلیاژهای مقاوم به حرارت)

استانداردهای سه راه ساکت ولد

سه‌راهی‌های فشار قوی ساکت ولد مطابق استانداردهای صنعتی زیر طراحی و تولید می‌شوند:

ASME B16.11: برای ابعاد و الزامات مربوط به اتصالات فشار قوی.

ASTM / ANSI: برای جنس مواد اولیه و خصوصیات فیزیکی و شیمیایی.

مزایای سه راه ساکت ولد فشار قوی

• مقاومت بالا در برابر فشار:

طراحی این نوع اتصالات باعث می‌شود مقاومت بالایی در برابر فشارهای زیاد داشته باشند.

• کیفیت جوش بالا:

جوشکاری محیطی (فول‌جوش) باعث ایجاد یک اتصال محکم و ضد نشت می‌شود.

• دوام بالا در برابر دما و خوردگی:

با توجه به جنس مواد مورد استفاده، این سه‌راهی‌ها مقاوم در برابر خوردگی، ضربه و دمای بالا هستند.

• عدم نیاز به رزوه یا پیچ:

به دلیل جوشکاری مستقیم در محل اتصال، نیازی به استفاده از رزوه یا پیچ‌کاری نیست که این امر از نشت جریان جلوگیری می‌کند.

• مناسب برای محیط‌های حساس:

به دلیل اطمینان از کیفیت اتصال، این سه‌راهی‌ها در محیط‌هایی که نیاز به کنترل دقیق جریان سیال است (مانند صنایع گاز و پتروشیمی) استفاده می‌شوند.

معایب سه راه ساکت ولد فشار قوی

• محدودیت در سایز:

این نوع اتصالات معمولاً برای قطرهای کوچک تا متوسط (کمتر از 4 اینچ) طراحی شده‌اند.

• نیاز به تخصص در جوشکاری:

جوشکاری باید با دقت بالا و توسط افراد متخصص انجام شود.

• مدت زمان نصب طولانی‌تر:

به دلیل نیاز به آماده‌سازی لوله‌ها (تمیزکاری، تنظیم موقعیت و جوشکاری صحیح)، نصب ممکن است زمان بیشتری ببرد.

کاربرد سه راه فشار قوی ساکت ولد

سه راهی های فشار قوی ساکت ولد در صنایعی استفاده می‌شوند که سیستم‌های لوله‌کشی باید فشار و دمای بالا را تحمل کنند، از جمله:

• صنایع نفت و گاز: انتقال و انشعاب گازها و مایعات هیدروکربنی.
• صنایع پتروشیمی: کاربرد در فرایندهای شیمیایی خاص.
• صنایع نیروگاهی: در خطوط بخار و سیستم‌های خنک‌کننده.
• سیستم‌های هیدرولیک و پنوماتیک: برای توزیع جریان سیال‌های فشرده.
• صنایع غذایی و دارویی: در خطوط تولیدی که نیاز به اتصال بدون نشت است.

نکات مهم در خرید سه راه فشار قوی ساکت ولد

سایز و کلاس فشار: متناسب با فشار کاری و اندازه سیستم لوله‌کشی.

انتخاب ماده مناسب: جنس سه راه یا هر لوله و اتصالات دیگری باید بر اساس نوع سیال (خورنده، غیرخورنده) و شرایط محیطی (دما و فشار) انتخاب شود.

استانداردهای ساخت: بهتر است از اتصالات با استانداردهای معتبر (مانند ASME B16.11) استفاده شود.
