زانو فشار قوی ساکت ولد

لیست قیمت زانو فشار قوی ساکت ولد

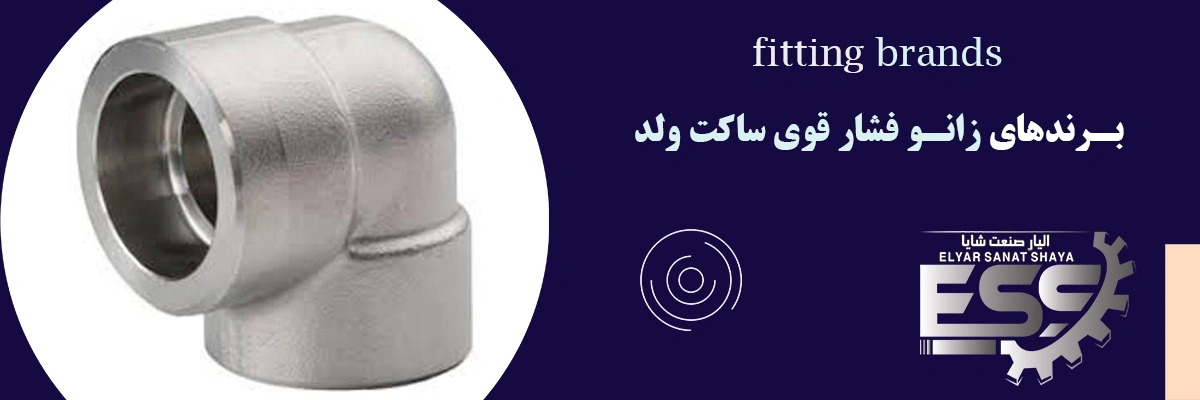

زانو فشار قوی ساکت ولد (Socket Weld Elbow) یکی از اتصالات فشار قوی ساکت ولد است که در سیستم‌های لوله‌کشی برای تغییر جهت جریان سیال به کار می‌رود. این نوع زانو برای فشارهای کاری بالا طراحی شده و معمولاً در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سایر سیستم‌های صنعتی با دما و فشار بالا استفاده می‌شود.

ویژگی‌های زانو فشار قوی ساکت ولد

نوع اتصال زانو ساکت ولد

اتصال این قطعه به لوله‌ها به صورت ساکت ولد (Socket Weld) است. در این روش، لوله گالوانیزه در داخل شکاف یا سوکت موجود در زانو قرار می‌گیرد و از طریق جوشکاری محیطی کاملاً به هم متصل می‌شود. این نوع جوشکاری مقاومت و استحکام بالایی در برابر فشار و نشت ایجاد می‌کند.

زاویه زانوساکت ولد

زانوهای فشار قوی ساکت ولد معمولاً در دو زاویه رایج تولید می‌شوند:

90 درجه برای تغییر جهت جریان در زاویه قائمه.

45 درجه برای تغییر جهت جریان در زاویه ملایم‌تر.

لیست قیمت انواع اتصالات صنعتی

جنس زانو ساکت ولد

جنس این زانوها معمولاً از مواد مقاوم در برابر فشار و دما انتخاب می‌شود، شامل:

• فولاد کربنی (Carbon Steel)، مانند A105 یا Gr.70
• فولاد آلیاژی (Alloy Steel)، مانند A182 F5، F9 یا F11
• فولاد ضدزنگ (Stainless Steel)، مانند SS304 و SS316

کلاس فشار (Pressure Class)

زانوهای فشار قوی معمولاً در کلاس‌های فشار زیر تولید می‌شوند:

3000# (3000 پوند)
6000# (6000 پوند)
9000# (9000 پوند)

این کلاس‌ها نشان‌دهنده میزان فشاری هستند که زانو قادر به تحمل آن است.

خرید بدون واسطه لوله و اتصالات

طراحی بدون نشت (Leak-Free Design)

اتصال ساکت ولد به دلیل عدم وجود رزوه یا درز در محل اتصال، نشت‌پذیری کمتری دارد و برای محیط‌های حساس نظیر صنایع گاز و پتروشیمی مناسب است.

استانداردهای ساخت زانو فشار قوی ساکت ولد

تولید این زانوها مطابق استانداردهایی مانند:

ASME B16.11 (برای ابعاد و اتصالات فشار قوی)

ASTM (برای متریال)

مزایای زانو فشار قوی ساکت ولد

• تحمل فشار و دمای بالا:

توانایی مقاومت در برابر فشارهای بالا و دماهای شدید.

• اتصال محکم و دائمی:

جوشکاری ساکت ولد، پیوند قوی و بدون نشت ایجاد می‌کند.

• دوام بالا در برابر خوردگی:

استفاده از مواد مناسب باعث مقاومت خوب در برابر خوردگی و سایش می‌شود.

• نصب آسان:

ضریب خطای پایین هنگام نصب به دلیل طراحی ساده.

معایب زانو ساکت ولد

• محدودیت در اندازه:

این نوع اتصالات معمولاً برای قطرهای کوچک تا متوسط (حداکثر 4 اینچ) مناسب است.

• نیاز به جوشکاری دقیق:

برای دستیابی به اتصال مطمئن و بدون نشت، انجام جوشکاری با دقت بالا ضروری است.

• تمیزکاری و آماده‌سازی:

قبل از جوشکاری، لوله و سوکت باید به‌خوبی تمیز شوند تا از بروز مشکلات جلوگیری شود.

کاربرد زانوهای فشار قوی ساکت ولد

• صنایع نفت و گاز: انتقال جریان مواد هیدروکربنی.
• صنایع شیمیایی: انتقال مواد شیمیایی خورنده و خطرناک.
• صنایع نیروگاهی: سیستم‌های بخار و مایعات با دما و فشار بالا.
• سیستم‌های هیدرولیک: جابجایی سیالات فشرده.
• صنایع دریایی: سیستم‌های لوله‌کشی با استانداردهای بالا.
