اتصالات فشار قوی ساکت ولد

اتصالات فشار قوی ساکت ولد چیست؟

اتصالات فشار قوی ساکت ولد، اتصالات فولادی هستند که برای سیستم های لوله کشی با فشار و دمای بالا استفاده می شوند. همچنین، تفاوت اصلی بین اتصالات فشار قوی ساکت ولد و فشار قوی دنده ای در نحوه اتصال آنها به لوله ها است. اتصالات ساکت ولد به وسیله جوش به لوله ها متصل می شوند و معمولا برای سایز های لوله کوچک استفاده می شوند. لازم به ذکر است که این اتصالات دارای یک فرورفتگی هستند که لوله فلزی درون آن قرار می گیرد و پس از قرار دادن لوله درون اتصال، اطراف لوله و اتصال جوشکاری می شود تا آب بندی و استحکام بیشتری ایجاد شود.

مشخصات فنی اتصالات جوشی فشار قوی ساکت ولد

مشخصات فنی اتصالات فشار قوی ساکت ولد به شرح زیر است:

نوع: اتصالات فشار قوی ساکت ولد معمولا شامل زانو، سه راهی، تبدیل،کپ، بوشن و ساکولت هستند.

سایز: اتصالات فشار قوی ساکت ولد از سایز 1.2 اینچ تا 4 اینچ تولید می شوند.

کلاس فشاری: اتصالات ساکت ولد در کلاس های فشاری 3000، 6000 و 9000 موجود هستند. کلاس3000 معمولا برای سیستم های لوله کشی بار رده 80 و کلاس 6000 برای سیستم های لوله کشی رده 160 استفاده می شود.

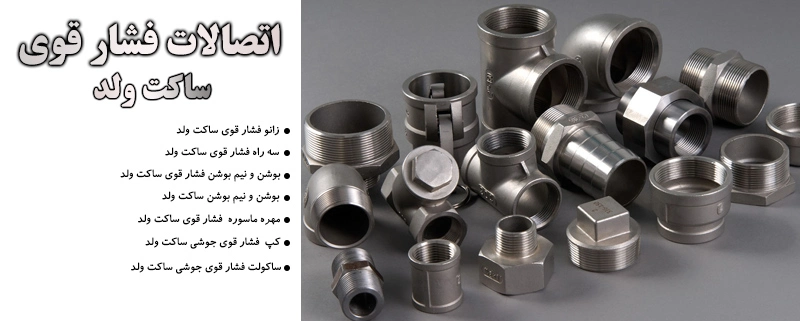

انواع اتصالات ساکت ولد فشار قوی

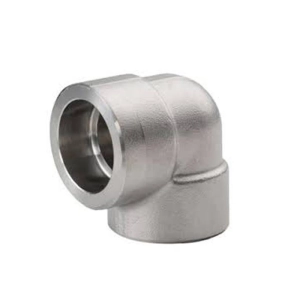

زانو فشار قوی ساکت ولد: زانوی فشار قوی ساکت ولد برای تغییر جهت لوله کشی استفاده میشود.

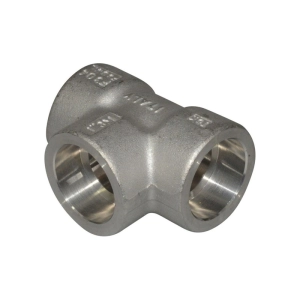

سه راهی فشار قوی ساکت ولد: سه راهی فشار قوی ساکت ولد برای ایجاد انشعاب در لوله کشی به کار می رود.

بوشن تبدیلی ساکت ولد فشار قوی: بوشن تبدیلی فشار قوی ساکت ولد برای ایجاد انشعاب در لوله کشی به کار می رود.

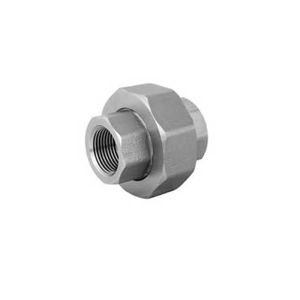

مهره ماسوره فشار قوی ساکت ولد: مهره ماسوره فشار قوی ساکت ولد برای اتصال دو قطعه لوله با دنده های متفاوت به کار می رود.

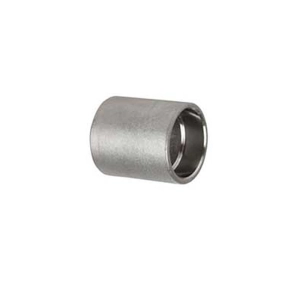

بوشن و نیم بوشن فشار قوی ساکت ولد: بوشن و نیم بوشن فشار قوی ساکت ولد برای اتصال دو قطعه لوله با سایر های مختلف استفاده می شود.

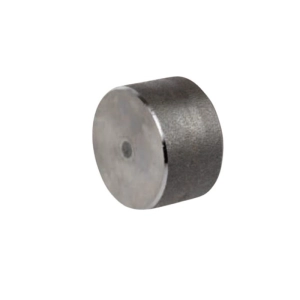

کپ فشار قوی ساکت ولد: کپ فشار قوی ساکت ولد برای بستن انتهای لوله ها به کار می رود.

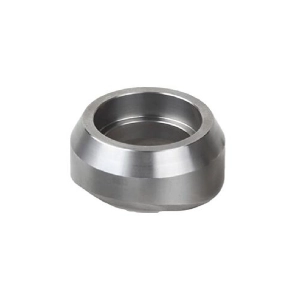

ساکولت فشار قوی ساکت ولد: ساکولت فشار قوی ساکت ولد برای اتصال دو قطعه لوله به یکدیگر استفاده می شود.

ویژگی های اتصالات جوشی فشار قوی ساکت ولد

اتصالات جوشی فشار قوی ساکت ولد معمولا از مواد کربن استیل، استنلس استیل و فولاد آلیاژی تشکیل شده است.

مزایا اتصالات ساکت ولد

• مقاومت بالا در برابر فشار و حرارت
• نیاز به برش و جوشکاری کم
• اندازه و کلاس متنوع
• نیازی به پخ زدن لوله برای جوشکاری نیست

معایب اتصالات ساکت ولد

• برای این اتصالات جوشکاری باید از فضای حدود 1.6 میلی متری بین اتصال ساکت ولد و انتهای لوله آگاه باشید که این نکته به دقت بالایی نیاز دارد.
• کپ های ایجاد شده در این اتصالات می توانند باعث رسوب گیری شده و تمیز کردن آنها را دشوار کنند.
• در صنایعی مانند صنایع غذایی که نیاز به فشار هیدروستاتیک بسیار بالا دارند، این اتصالات ممکن است مناسب نباشد.

کاربرد اتصالات ساکت ولد

اتصالات فشار قوی ساکت ولد در سیستم های لوله کشی و پایپینگ در صنایع مختلف و همچنین در خطوط انتقال سیالات با فشار بالا کاربرد دارند. این اتصالات به دلیل تحمل فشار بالا و دقت بیشتر در اتصال، در صنایع نفت وگاز و پتروشیمی، صنایع پزشکی، صنایع نیروگاهی، سیستم های آتش نشانی کاربرد دارند.

محصولات مکمل اتصالات ساکت ولد

محصولات مکمل اتصالات فشار قوی ساکت ولد برای اطمینان از عملکرد صحیح و ایمنی سیستم لوله کشی، شامل موارد زیر می شوند:

لوله مانیسمان: لوله های بدون درز که برای انتقال سیالات تحت فشار بالا استفاده می شوند و با اتصالات ساکت ولد جوش داده می شوند.

شیرآلات: شیر های کنترلی که برای تنظیم جریان سیالات در سیستم های لوله کشی به کار میروند و باید با فشار کاری اتصالات سازگار باشند.

ابزار های جوشکاری: ابزار های مخصوص جوشکاری مانند دستگاه جوش،الکترود و ماسک جوشکاری که برای اتصال دائمی لوله به اتصالات ساکت ولد استفاده می شوند.

لوازم جانبی: مواردی مانند گسکت ها، بولت ها و پیچ ها که برای نصب و آب بندی اتصالات بکار می روند.

چسب جوش: مواد شیمیایی که برای تقویت جوش و جلوگیری از نشتی در محل اتصالات به کار می روند.

روغن کاری: روان کننده ها و ضد زنگ ها یی هستند که برای حفاظت از اتصالات و تسهیل جوشکاری استفاده می شوند.

تمیز کاری: تمیز کاری شامل مواد و ابزار تمیز کاری برای پاک سازی سطوح قبل و بعد از جوشکاری است تا اطمینان مان از جوشکاری با کیفیت بالا تامین شود.

برند های سازنده اتصالات فشار قوی ساکت ولد

برند های معروفی که در تولید اتصالات فشار قوی ساکت ولد فعالیت دارند، عبارتند از:

باسول: این شرکت تایوانی یکی از تولید کنندگان شناخته شده در زمینه اتصالات فشار قوی است.

تایوان: این برند نیز به عنوان یکی از تولید کنندگان اتصالات فشار قوی ساکت ولد شناخته میشود. این برنده ها محصولات خود را در کلاس های فشاری مختلف و با استاندارد های بین المللی تولید و عرضه می کنند.

نکات مهم هنگام خرید اتصالات ساکت ولد

اطمینان حاصل کنید که اتصالات مطابق با استاندارد های بین المللی مانند ASMEB16.11 تولید شده اند.

بررسی کنید که اتصالات از چه نوع موادی ساخته شده اند، مانند کربن استیل، استنلس استیل یا فولاد آلیاژی.

مطمئن شوید که سایز و کلاس فشاری اتصالات با نیاز های سیستم لوله کشی شما مطابقت دارد.

خرید از تولید کنندگان معتبر و شناخته شده که سابقه طولانی در تولید اتصالات دارند، توصیه می شود.

مقایسه قیمت ها بین فروشندگان مختلف برای یافتن بهترین معامله، ضروری است.

اطمینان حاصل کنید که فاصله انبساطی حدود 1.6 میلی متر بین لوله و اتصال رعایت شده باشد تا از آسیب به اتصال جلوگیری شود.

سخن آخر

در آخر می توان گفت انتخاب صحیح اتصالات، همراه با محصولات مکمل مناسب و رعایت استاندارد های جوشکاری، می تواند به افزایش ایمنی و کارایی سیستم های لوله کشی کمک کند. همچنین، اهمیت دقت در انتخاب مواد، سایز ، کلاس فشاری و تولید کننده، به همراه توجه به نکات فنی و استاندارد های مربوطه را نباید دست کم گرفته شود. این اتصالات، با توجه به کاربرد های گسترده و اهمیت آنها در صنعت ، باید با دقت و مراقبت نصب و نگهداری شوند تا عملکرد بهینه و ایمنی سیستم ها تضمین شود.
