اتصالات جوشی مانیسمان استنلس استیل

خرید و قیمت اتصالات جوشی مانیسمان استیل

اتصالات جوشی مانیسمان استنلس استیل، ترکیبی از دو مفهوم مهم در صنعت لوله‌کشی و اتصالات هستند:

1. اتصالات جوشی (Welded Fittings): این نوع اتصالات به جای رزوه شدن یا استفاده از روش‌های مکانیکی دیگر، از طریق جوشکاری به لوله‌ها یا سایر اتصالات متصل می‌شوند. جوشکاری باعث ایجاد یک اتصال دائمی و محکم می‌شود که معمولاً در سیستم‌هایی با فشار بالا، دماهای بالا یا جاهایی که نیاز به آب‌بندی کامل و بدون نشتی است، استفاده می‌شود.

2. مانیسمان (Seamless): این واژه به روش تولید لوله و اتصالات اشاره دارد. لوله‌ها و اتصالات مانیسمان (بدون درز) از یک قطعه یکپارچه فلز ساخته می‌شوند، بدون هیچگونه درز جوش یا خط اتصال. این روش تولید باعث افزایش استحکام و مقاومت لوله یا اتصال در برابر فشار و خوردگی می‌شود، زیرا نقطه ضعفی به نام “درز جوش” وجود ندارد.

بنابراین، اتصالات جوشی مانیسمان استنلس استیل، اتصالات استنلس استیلی هستند که:

• بدون درز (مانیسمان) تولید شده‌اند: یعنی از یک قطعه یکپارچه استنلس استیل ساخته شده‌اند و هیچ درز جوشی ندارند.
• از طریق جوشکاری به سیستم لوله‌کشی متصل می‌شوند: به جای استفاده از رزوه یا روش‌های دیگر، این اتصالات به لوله‌ها جوش داده می‌شوند.

ویژگی‌های اتصالات جوشی استیل

• مقاومت بالا در برابر فشار و دما: به دلیل ساختار یکپارچه و بدون درز، این اتصالات می‌توانند فشارهای بالا و دماهای شدید را تحمل کنند.
• مقاومت عالی در برابر خوردگی: استنلس استیل به طور طبیعی در برابر خوردگی مقاوم است و استفاده از روش مانیسمان (بدون درز) این مقاومت را بیشتر می‌کند، زیرا احتمال خوردگی در محل درز جوش وجود ندارد.

خواندن مطالب بیشتر: قیمت شیر سوزنی سیم ایتالیا

• آب‌بندی کامل و بدون نشتی: جوشکاری یک اتصال دائمی و بدون نشتی ایجاد می‌کند.
• طول عمر بالا: به دلیل مقاومت بالا در برابر عوامل مختلف، این اتصالات عمر طولانی دارند.
• کاربرد در صنایع حساس: به دلیل ویژگی‌های فوق، این اتصالات در صنایع حساس مانند نفت، گاز، پتروشیمی، صنایع غذایی، دارویی و هسته‌ای کاربرد دارند.

انواع اتصالات جوشی مانیسمان استنلس استیل

این اتصالات در انواع مختلفی تولید می‌شوند، از جمله:

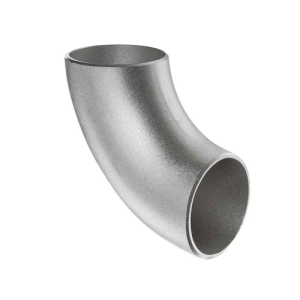

• زانوها (Elbows)

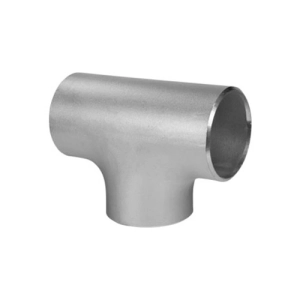

• سه‌راهی‌ها (Tees)

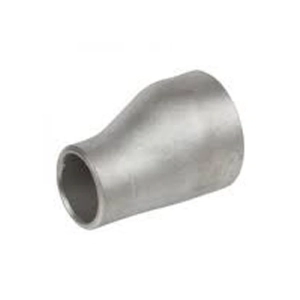

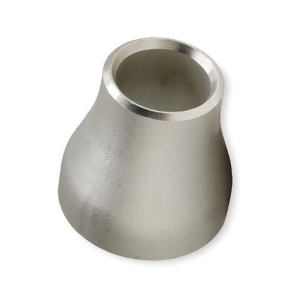

• تبدیل‌ها (Reducers)

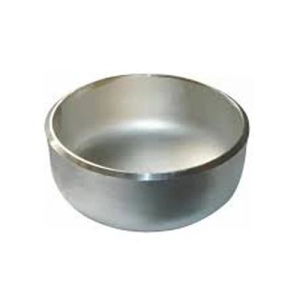

• کپ‌ها (Caps)
• فلنج‌ها (Flanges)

به طور خلاصه، اتصالات جوشی مانیسمان استنلس استیل، اتصالات بسیار با کیفیت و قابل اعتمادی هستند که برای کاربردهای خاص و حساس که نیاز به استحکام، مقاومت و آب‌بندی بالا دارند، استفاده می‌شوند.

خواندن مطالب بیشتر : قیمت اتصالات توپی

کاربرد اتصالات استیل جوشی

اتصالات جوشی مانیسمان استیل، به دلیل ویژگی‌های برجسته‌ای که دارند (مقاومت بالا در برابر فشار، دما، خوردگی و آب‌بندی کامل)، در طیف گسترده‌ای از صنایع و کاربردهای حساس و مهم مورد استفاده قرار می‌گیرند. در اینجا به برخی از مهم‌ترین این کاربردها اشاره می‌کنم:

1. صنایع نفت، گاز و پتروشیمی:

• خطوط انتقال نفت و گاز: برای انتقال ایمن و مطمئن نفت خام، گاز طبیعی و فرآورده‌های نفتی در مسافت‌های طولانی.
• پالایشگاه‌ها و مجتمع‌های پتروشیمی: در واحدهای فرآیندی مختلف که نیاز به انتقال سیالات با دما و فشار بالا و مواد شیمیایی خورنده وجود دارد.
• سکوهای نفتی دریایی: به دلیل مقاومت بالا در برابر خوردگی ناشی از آب دریا و شرایط سخت محیطی.

2. صنایع شیمیایی:

• تولید و انتقال مواد شیمیایی: در کارخانه‌های تولید مواد شیمیایی مختلف، به ویژه موادی که خورنده یا خطرناک هستند.
• سیستم‌های لوله‌کشی راکتورها و مبدل‌های حرارتی: برای انتقال سیالات فرآیندی در دما و فشار بالا.

3. صنایع غذایی و دارویی:

• تولید مواد غذایی و دارویی: به دلیل بهداشتی بودن استیل و قابلیت شستشوی آسان، از این اتصالات در خطوط تولید و انتقال مواد اولیه و محصولات استفاده می‌شود.
• سیستم‌های CIP (Clean-in-Place): در سیستم‌های شستشوی خودکار خطوط تولید که نیاز به مقاومت در برابر مواد شوینده قوی و دماهای بالا وجود دارد.

4. صنایع هسته‌ای:

• سیستم‌های خنک‌کننده رآکتورهای هسته‌ای: به دلیل ایمنی و قابلیت اطمینان بالا، در سیستم‌های حیاتی رآکتورهای هسته‌ای استفاده می‌شوند.
• انتقال مواد رادیواکتیو: در سیستم‌های انتقال و نگهداری مواد رادیواکتیو که نیاز به آب‌بندی کامل و مقاومت در برابر خوردگی وجود دارد. برای خرید و دریافت لیست قیمت شیرالات صنعتی اینجا کلیک نمایید.

5. صنایع نیروگاهی:

• خطوط انتقال بخار و آب: در نیروگاه‌های حرارتی و سیکل ترکیبی برای انتقال بخار با فشار و دمای بالا و آب خنک‌کننده.
• سیستم‌های آب تغذیه بویلر: برای انتقال آب با کیفیت بالا و فشار زیاد به بویلرها.

6. صنایع هوافضا:

• سیستم‌های هیدرولیک و سوخت‌رسانی: در هواپیماها و فضاپیماها که نیاز به اتصالات سبک، مقاوم و قابل اعتماد وجود دارد.

7. سیستم‌های HVAC (Heating, Ventilation, and Air Conditioning):

• سیستم‌های گرمایش و سرمایش مرکزی: در ساختمان‌های بزرگ و مجتمع‌های تجاری که نیاز به انتقال سیالات با دما و فشار بالا وجود دارد.

8. سایر کاربردها:

• تجهیزات آزمایشگاهی: در آزمایشگاه‌های تحقیقاتی و صنعتی که نیاز به انتقال سیالات با دقت و ایمنی بالا وجود دارد.
• تجهیزات پزشکی: در دستگاه‌های دیالیز، سیستم‌های اکسیژن‌رسانی و سایر تجهیزات پزشکی که نیاز به اتصالات بهداشتی و مقاوم در برابر خوردگی وجود دارد.

به طور خلاصه، اتصالات جوشی مانیسمان استیل در هر جایی که نیاز به انتقال سیالات با فشار و دمای بالا، مقاومت در برابر خوردگی و آب‌بندی کامل باشد، کاربرد دارند. این اتصالات به دلیل کیفیت و قابلیت اطمینان بالایی که دارند، در صنایع حساس و حیاتی مورد استفاده قرار می‌گیرند.

مراحل تولید اتصالات جوشی استیل

ساخت اتصالات جوشی مانیسمان استنلس استیل، فرآیندی دقیق است که شامل چندین مرحله کلیدی می‌شود تا از کیفیت، استحکام و مقاومت مورد انتظار اطمینان حاصل شود. این فرآیند با تولید لوله مانیسمان استنلس استیل آغاز شده و سپس به شکل‌دهی و اتصال آن به صورت جوشی ختم می‌شود.

مراحل کلی ساخت به شرح زیر است:

1. تولید لوله مانیسمان استنلس استیل (ماده اولیه):

• انتخاب گرید استنلس استیل: ابتدا گرید مناسب استنلس استیل (مانند 304، 316، 316L و غیره) بسته به کاربرد نهایی و مقاومت مورد نیاز در برابر خوردگی و دما انتخاب می‌شود.
• فرآیند مانیسمان (بدون درز):
• فرآیند ریخته‌گری پیوسته (Continuous Casting): فولاد مذاب به صورت شمش‌های نیمه‌تمام (بیلت یا بلوم) ریخته می‌شود.
• نورد گرم (Hot Rolling) یا کشش گرم (Hot Drawing): شمش‌ها گرم شده و از طریق قالب‌های مخصوص (مانند فرآیند پیرسینگ یا Mancoroll) عبور داده می‌شوند تا یک سوراخ اولیه در مرکز ایجاد شود و به صورت یک لوله توخالی (Pipes or Hollows) درآیند. در این مرحله، هیچ درز جوشی وجود ندارد.
• فرآیندهای تکمیلی نورد گرم: لوله‌های حاصل از مرحله قبل ممکن است برای رسیدن به ابعاد دقیق‌تر و بهبود خواص مکانیکی، دوباره نورد گرم شوند.
• عملیات حرارتی: لوله‌ها تحت عملیات حرارتی مانند بازپخت (Annealing) قرار می‌گیرند تا تنش‌های داخلی کاهش یافته و خواص مطلوب به دست آید.
• پاکسازی و اسیدشویی: سطح لوله‌ها از اکسیدها و ناخالصی‌ها پاکسازی می‌شود.

2. ساخت اتصالات (شکل‌دهی):

پس از تولید لوله مانیسمان، این لوله‌ها به عنوان ماده اولیه برای ساخت اتصالات مختلف (مانند زانو، سه‌راهی، تبدیل و …) استفاده می‌شوند. روش‌های ساخت اتصالات به نوع اتصال و ابعاد آن بستگی دارد:

• کشش و شکل‌دهی سرد (Cold Drawing & Forming):
• برای ساخت زانوها (Elbows)، سه‌راهی‌ها (Tees) و کاهنده‌ها (Reducers)، لوله‌های مانیسمان را می‌توان تحت فرآیندهای کشش سرد و شکل‌دهی قرار داد.
• در این روش، لوله‌ها از داخل و خارج توسط ماندرل‌ها (Mandrels) و قالب‌های مخصوص هدایت شده و به شکل مورد نظر درمی‌آیند. این فرآیند دقت ابعادی بالایی دارد و سطح داخلی و خارجی اتصالات نیز صاف و بدون عیب خواهد بود.
• برای زانوها، معمولاً از ماشین‌های خم‌کاری (Mandrel Bending Machines) استفاده می‌شود که لوله را روی ماندرل خم می‌کنند تا از تغییر شکل و افت ضخامت دیواره جلوگیری شود.
• ماشین‌کاری (Machining):
• برای برخی اتصالات خاص یا در مواردی که نیاز به دقت ابعادی بسیار بالا یا ایجاد رزوه (در صورت نیاز به انواع رزوه شده) باشد، از ماشین‌کاری CNC استفاده می‌شود.
• در این روش، قطعات لوله مانیسمان به ابعاد مورد نیاز بریده شده و سپس با استفاده از دستگاه‌های تراش، فرز و CNC به شکل دقیق اتصال درمی‌آیند.
• فورج (Forging):
• اگرچه اتصالات مانیسمان معمولاً از طریق کشش و ماشین‌کاری ساخته می‌شوند، اما در برخی موارد خاص، قطعات مانیسمان ممکن است برای افزایش استحکام از طریق فورج گرم یا سرد نیز شکل‌دهی شوند.

3. عملیات حرارتی نهایی:

• پس از شکل‌دهی، اتصالات ممکن است دوباره تحت عملیات حرارتی قرار گیرند تا تنش‌های ایجاد شده در طول فرآیند شکل‌دهی از بین برود و خواص مکانیکی نهایی (مانند استحکام کششی، سختی و انعطاف‌پذیری) بهینه شود.

4. بازرسی و تست:

• کنترل ابعادی: اندازه‌گیری دقیق ابعاد، تلرانس‌ها و مشخصات هندسی اتصال.
• بازرسی چشمی: بررسی سطح داخلی و خارجی اتصال از نظر وجود هرگونه عیب ظاهری مانند ترک، خراش عمیق، حفره یا ناهمواری.
• تست‌های غیرمخرب (NDT):
• تست ادی‌کارنت (Eddy Current Test): برای تشخیص عیوب سطحی و نزدیک به سطح.
• تست مایع نافذ (Liquid Penetrant Test – PT): برای تشخیص ترک‌های سطحی.
• تست اولتراسونیک (Ultrasonic Test – UT): برای تشخیص عیوب داخلی (مانند ترک یا حفره).
• تست رادیوگرافی (Radiography Test – RT): برای بررسی یکپارچگی ساختاری (بیشتر برای اتصالات جوشی کاربرد دارد، اما برای اطمینان از کیفیت ماده اولیه نیز ممکن است انجام شود).
• تست‌های مخرب (DT):
• تست کشش (Tensile Test): برای تعیین استحکام کششی و ازدیاد طول.
• تست خمش (Bend Test): برای بررسی انعطاف‌پذیری.
• تست ضربه (Impact Test): برای اندازه‌گیری مقاومت در برابر ضربه در دماهای پایین.
• تست فشار (Hydrostatic Test): اتصالات تحت فشار آب بالا قرار داده می‌شوند تا از عدم نشتی و مقاومت در برابر فشار اطمینان حاصل شود.

5. علامت‌گذاری و بسته‌بندی:

• در نهایت، اتصالات بازرسی و تایید شده، با اطلاعات لازم مانند نام تولید کننده، استاندارد ساخت، گرید مواد، اندازه و فشار کاری علامت‌گذاری شده و سپس برای حمل و نقل بسته‌بندی می‌شوند.

به طور خلاصه، ساخت اتصالات جوشی مانیسمان استیل یک فرآیند چند مرحله‌ای است که با تولید لوله مانیسمان بدون درز آغاز شده و با شکل‌دهی دقیق، عملیات حرارتی و بازرسی‌های کیفی کامل می‌شود تا محصول نهایی، کیفیت و عملکرد مورد انتظار را داشته باشد.
